Name: System monitoringu Renogy ONE Core
Brand: Renogy
SKU: RNG-ONE-CORE
Price: 675.34 PLN

Opis produktu

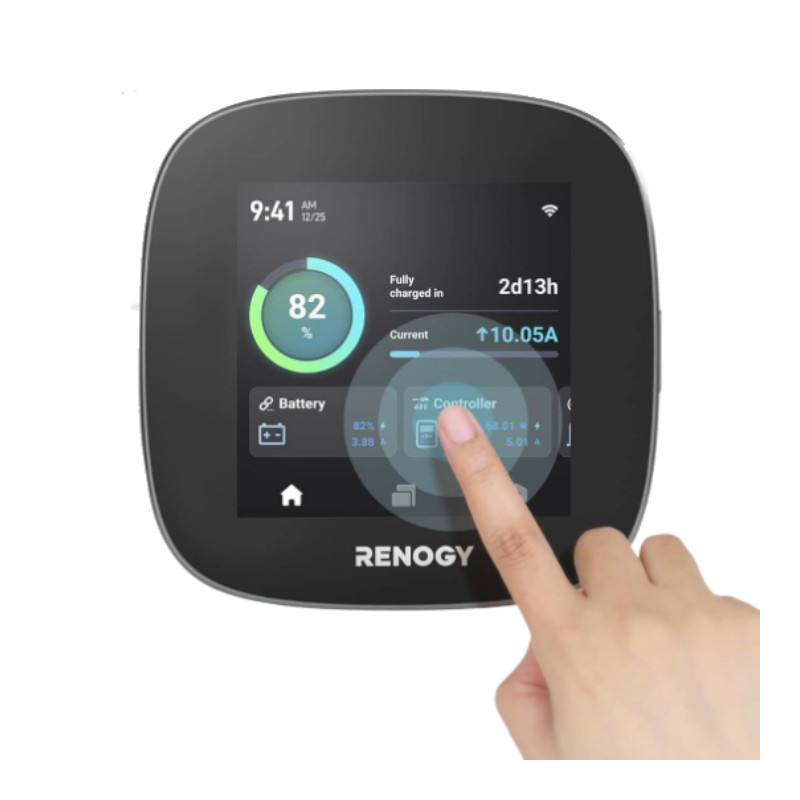

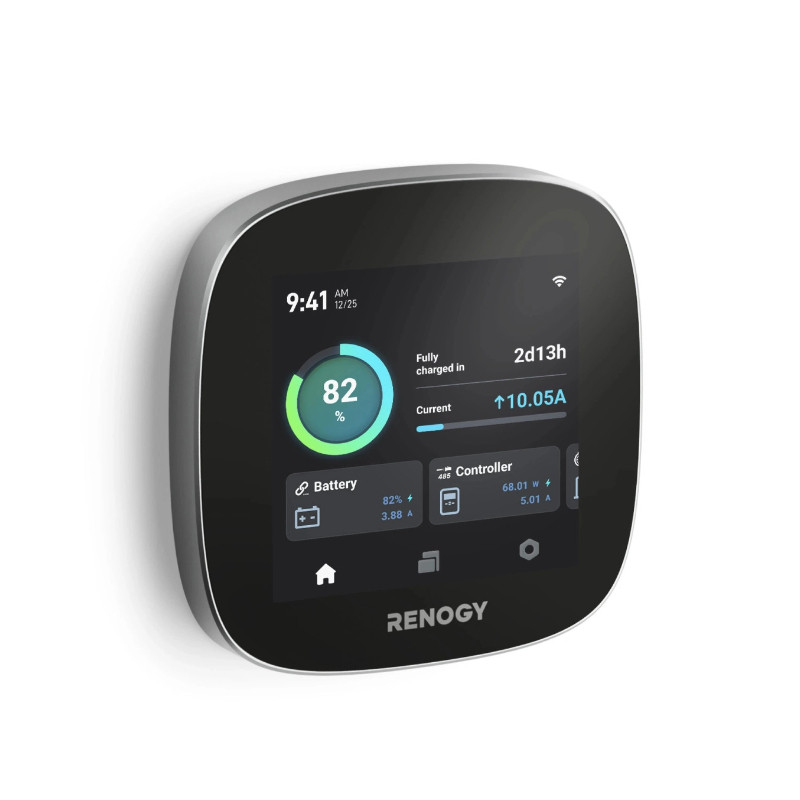

Renogy ONE Core z ekranem dotykowym 4 cale

Centrum dowodzenia instalacją Renogy

Renogy ONE Core to kompaktowe centrum monitoringu i analizy energii do kamperów, przyczep i zabudów off-grid. Zbiera dane z kompatybilnych urządzeń Renogy – regulatorów ładowania, akumulatorów, ładowarek DC-DC, inwerterów i bocznika Battery Shunt 300 – i pokazuje je na 4-calowym ekranie dotykowym o rozdzielczości 480 × 480 pikseli. Monitoruje urządzenia pracujące w instalacjach 12 V i 24 V.

Dzięki technologii ONE Connect 2.0 dane są dostępne na miejscu, na ekranie urządzenia, a po połączeniu z Wi-Fi także na odległość – w aplikacji Renogy i w portalu Renogy ONE Portal. ONE Core przechowuje dane lokalnie przez 30 dni, a nowe funkcje i poprawki otrzymuje w aktualizacjach OTA.

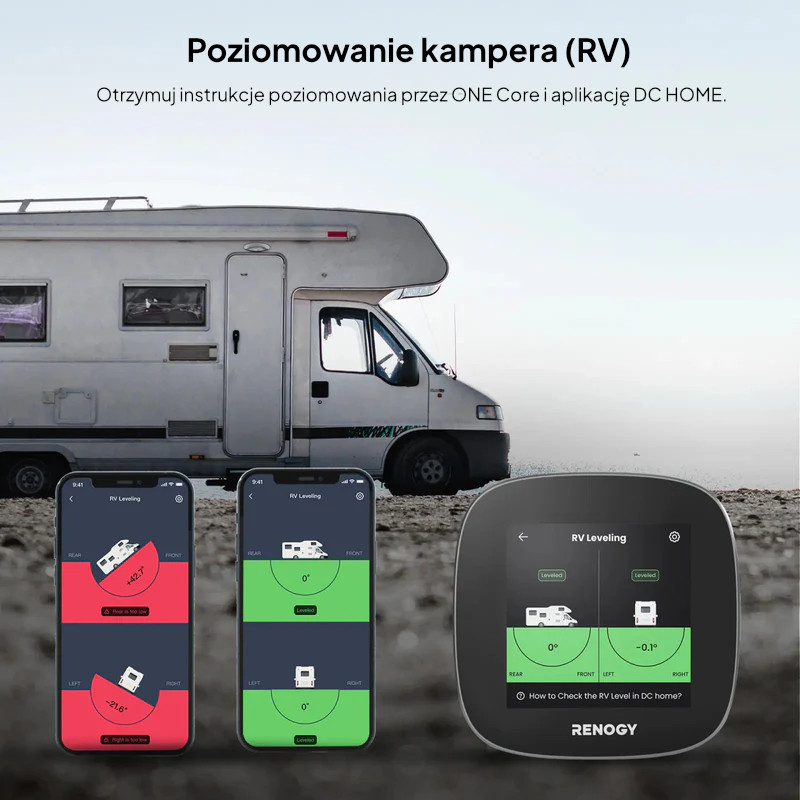

Kreator poziomowania kampera na ekranie Renogy ONE Core

Wbudowany asystent poziomowania kampera

ONE Core ma wbudowany 6-osiowy czujnik położenia. Kreator poziomowania na ekranie pokazuje przechył pojazdu w osi przód–tył i na boki oraz podpowiada kolejne kroki. Producent zaleca używanie klinów poziomujących. Stan wypoziomowania sprawdzisz też w aplikacji Renogy, gdy telefon jest połączony z ONE Core przez Bluetooth.

Żeby funkcja działała prawidłowo, ONE Core montuje się pionowo, ekranem skierowanym do przodu, do tyłu albo w bok pojazdu. Przy pierwszym montażu kamper powinien stać na równym podłożu, a pęcherzyk poziomicy na podstawie – znajdować się na środku. Po przeniesieniu urządzenia w inne miejsce kalibrację trzeba wykonać ponownie.

Kabel RJ45 i złącze zasilania podłączone z tyłu Renogy ONE Core

Część systemu Renogy ONE

Z urządzeniami Renogy ONE Core łączy się bezprzewodowo – przez Bluetooth LE i Bluetooth Mesh, a ze starszymi regulatorami i inwerterami przez moduły Bluetooth BT-1 lub BT-2 – albo przewodowo, kablem RJ45 w standardzie RS-485 lub CAN. Wersja G3 obsługuje także komunikację RV-C.

Ze skrzynką rozdzielczą Smart Distribution Box ONE Core łączy się jednym kablem RJ45 podłączonym do portu Display skrzynki, który jednocześnie zasila ONE Core. Skrzynkę można wtedy monitorować i sterować nią na odległość, a ekran Renogy ONE Vision 7, połączony z ONE Core przez Wi-Fi, daje duży panel do obsługi całej instalacji.

Renogy ONE Core, aplikacja Renogy w telefonie i portal Renogy ONE Portal na laptopie

Monitoring energii

Na ekranie, w telefonie i w przeglądarce

ONE Core zbiera dane z podłączonych urządzeń Renogy i pokazuje je na ekranie dotykowym. Po połączeniu z Wi-Fi te same dane zobaczysz w aplikacji Renogy (w starszych materiałach: DC Home) i w portalu Renogy ONE Portal, który według producenta jest dostępny dla subskrybentów.

Produkcja i zużycie energii w jednym miejscu
Historia i analiza danych
30 dni danych w pamięci urządzenia

ONE Connect 2.0

Jeden hub, wiele standardów komunikacji

ONE Core łączy się jednocześnie z urządzeniami Bluetooth, Bluetooth Mesh i Zigbee. Przewodowo pracuje przez jeden port RJ45 – w standardzie RS-485 albo CAN. Jeśli potrzebujesz obu, urządzenia CAN podłącz kablem, a urządzenie RS-485 przez moduł Bluetooth BT-2.

Wi-Fi: 2,4 i 5 GHz, bez WPA3
Bluetooth: LE i Mesh, do 10 m
Zigbee 3.0: akcesoria, do 50 m
RS-485: kilka urządzeń przez Hub
CAN: od G2, w G3 także RV-C
BT-1 / BT-2: moduły dla starszych urządzeń

Renogy ONE Core na ścianie zabudowy z akcesoriami inteligentnego domu

Inteligentny dom

Automatyka i bezpieczeństwo w kamperze

ONE Core działa jako centrala inteligentnego domu w standardzie Zigbee 3.0. Czujnik ruchu powiadomi o niespodziewanym ruchu w pojeździe, a sceny automatyzacji zapisane w ONE Core działają także wtedy, gdy Wi-Fi jest niedostępne.

Czujnik ruchu i czujnik otwarcia drzwi i okien
Inteligentne gniazdo i przekaźnik
Producent zaleca akcesoria Renogy – zgodności z innymi nie gwarantuje

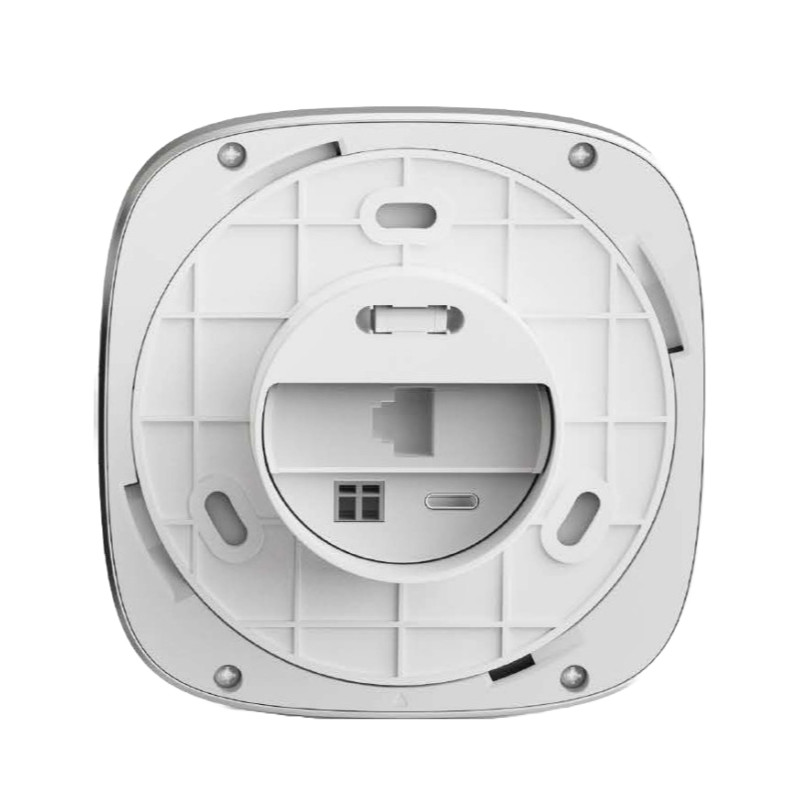

Tył Renogy ONE Core: podstawa montażowa, poziomica, port RJ45, USB-C i złącze zasilania

Budowa

Wszystkie złącza z tyłu

Przewody podłącza się z tyłu urządzenia, przez otwór w podstawie montażowej. Podstawę przykręca się do ściany, a ONE Core zakłada na nią i obraca do kliknięcia.

RJ45: port komunikacyjny RS-485 / CAN
Zasilanie: 8–35 V DC, przewód 5 m
USB-C: zasilanie 5 V DC
Poziomica: pęcherzykowa, w podstawie
Podstawa: mocowanie obrotowe na zatrzask
On/Off: z boku, przytrzymaj 5 s

Kompatybilne urządzenia

Tabela zgodności producenta. Część urządzeń łączy się z ONE Core bezpośrednio, starsze regulatory i inwertery – przez moduł Bluetooth BT-1 lub BT-2.

Bez dodatkowych modułów

Battery Shunt Renogy 300
Smart Distribution Box
Panel sterowania CP-01
Regulator ładowania 12/24/36/48 V 30 A MPPT
REGO: akumulator 12 V 400 Ah, regulator 12 V 60 A MPPT, ładowarka DC-DC 12 V 60 A, inwerter z ładowarką 12 V 3000 W
Akumulatory LiFePO₄ 12 V 100 Ah i 200 Ah z Bluetooth
Ładowarka DC-DC 12/24 V 50 A IP67 z MPPT

Przewodowo przez CAN

ONE Core od generacji G2

REGO: akumulator LiFePO₄ 12 V 400 Ah
REGO: regulator ładowania 12 V 60 A MPPT
REGO: ładowarka DC-DC 12 V 60 A
REGO: inwerter z ładowarką 12 V 3000 W

Z modułem Bluetooth BT-1

Rover Li 20 A, 30 A i 40 A MPPT starszej generacji z portem RS232
Rover 60 A i 100 A MPPT (BT-1 lub BT-2)
Wanderer 10 A PWM i Wanderer Li 30 A PWM
Adventurer Li 30 A PWM
Zestawy solarne Renogy z tymi regulatorami

Z modułem Bluetooth BT-2

Rover Elite 20 A i 40 A MPPT, Rover Boost 10 A MPPT
Rover Li 40 A MPPT z portem RS485 (wersja z naszej oferty)
Ładowarki DC-DC DCC30S i DCC50S z MPPT
Przetwornice 1000 W i 2000 W 12 V z trybem oszczędzania energii (New Edition)
Inwerter z ładowarką 48 V 3500 W, LYCAN 5000 Power Box
Akumulatory Smart LiFePO₄ 12 V 100 Ah (także z samonagrzewaniem) i 48 V 50 Ah
Ładowarka AC-DC REGO 12 V 35 A

Przewodowo przez RS-485

kilka urządzeń przez Renogy Communication Hub

Zestaw 12 V 30 A Dual Battery Charging 100 W Solar Flex
Zestaw 12 V 50 A Dual Battery Charging 200 W Solar Flex
Zestaw 350 W Solar Flexible Kit

Akcesoria Zigbee 3.0

Czujnik ruchu Renogy
Czujnik otwarcia drzwi i okien Renogy
Inteligentne gniazdo Renogy
Inteligentny przekaźnik Renogy

Według tabeli zgodności z instrukcji Renogy ONE Core (stan na 30.10.2024). Aktualną listę publikuje producent: lista zgodnych urządzeń (PDF, EN). Ekran ONE Vision 7 łączy się z ONE Core przez Wi-Fi.

Montaż krok po kroku

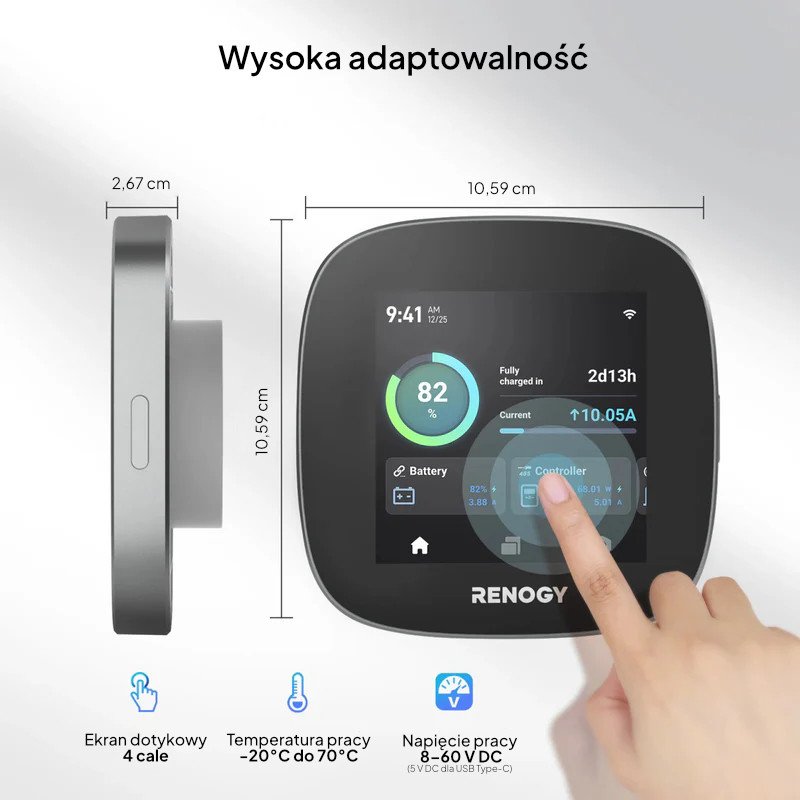

Renogy ONE Core z przodu, z boku (korpus 14 mm i podstawa 12,6 mm) i z tyłu. Tolerancja wymiarów ±0,5 mm.

1

Wybierz miejsce

Wewnątrz pojazdu, z dala od bezpośredniego słońca i co najmniej 200 mm od metalowych przedmiotów. Do poziomowania ekran musi być pionowo, skierowany do przodu, do tyłu lub w bok pojazdu.

2

Wytnij otwór

Otwór Ø 55 mm wytniesz otwornicą albo piłą według szablonu z instrukcji. Potrzebny będzie też wkrętak krzyżakowy #1 i taśma izolacyjna.

3

Przykręć podstawę

Ustaw kampera na równym podłożu. Podstawę montażową przykręć wkrętami M3,5 × 14 mm tak, żeby pęcherzyk poziomicy był na środku.

4

Podłącz zasilanie

Przy wyłączonym zasilaniu podłącz przewód z zestawu do źródła 8–35 V DC: najpierw minus, potem plus. Zamiast tego można użyć kabla USB-C 5 V.

5

Komunikacja (opcjonalnie)

Kablem RJ45 kat. 5 lub wyższej, krótszym niż 6 m, połącz ONE Core z urządzeniem RS-485 (kilka urządzeń przez Communication Hub) albo szeregowo z urządzeniami CAN.

6

Załóż i uruchom

Nałóż ONE Core na podstawę obrócony o 45° i przekręć do kliknięcia. Przytrzymaj przycisk On/Off przez 5 s – kreator na ekranie przeprowadzi parowanie z aplikacją Renogy.

Zasilanie spoza zakresu 8–35 V DC lub odwrotna polaryzacja może trwale uszkodzić ONE Core i spowodować utratę gwarancji. Przewód zasilający można wydłużyć przewodem co najmniej 22 AWG i długości do 10 m – przed połączeniem sprawdź bieguny obu przewodów. Przed dodaniem urządzeń zaktualizuj oprogramowanie ONE Core do najnowszej wersji.

Dane techniczne

Zasilanie
Model	RSHGWSN-W02W-G3
Napięcie zasilania	Port zasilania: 8–35 V DC (typowo 12 V); USB-C: 5 V DC
Pobór mocy przy 12 V	Wi-Fi włączone: 3,2 W (podświetlenie 100%), 2,4 W (50%), 1,9 W (0%); ekran i Wi-Fi wyłączone, zapis danych aktywny: 1,5 W
Pobór mocy przy 5 V	Wi-Fi włączone: 2,9 W (podświetlenie 100%), 2,3 W (50%), 1,7 W (0%); ekran i Wi-Fi wyłączone, zapis danych aktywny: 1,3 W
Monitorowane instalacje	Urządzenia 12 V i 24 V DC
Komunikacja
Wi-Fi	IEEE 802.11 a/b/g/n, 2,4 GHz i 5 GHz (bez obsługi WPA3)
Bluetooth	Bluetooth LE i Bluetooth Mesh, zasięg do 10 m w otwartej przestrzeni
Zigbee	Zigbee 3.0 (IEEE 802.15.4), zasięg do 50 m w otwartej przestrzeni
Przewodowo	RS-485 lub CAN (RV-C), jeden port RJ45
Piny portu RJ45	2 – RS-485 A, 3 – RS-485 B, 4 – CAN GND, 5 – DC IN−, 6 – CAN H, 7 – DC IN+, 8 – CAN L
Aplikacja i portal	Aplikacja Renogy / DC Home, portal Renogy ONE Portal
Ekran i funkcje
Ekran	Dotykowy, 4 cale, 480 × 480 pikseli
Poziomowanie	Wbudowany czujnik 6-osiowy, kreator na ekranie i w aplikacji
Inteligentny dom	Centrala Zigbee 3.0, sceny działające bez Wi-Fi
Pamięć danych	30 dni lokalnie
Aktualizacje	OTA (przez internet)
Budowa i warunki pracy
Montaż	Wpuszczany, otwór Ø 55 mm; przy zasilaniu USB-C może stać na stole
Wymiary	106 × 106 × 26,6 mm (±0,5 mm)
Waga	128 g
Temperatura pracy	od −20 do 70 °C
Wilgotność	0–95% RH, bez kondensacji
Wysokość pracy	do 5000 m n.p.m.
Miejsce pracy	Wewnątrz pomieszczeń, min. 200 mm od metalowych przedmiotów
Certyfikaty	CE, RoHS, FCC, IC, RCM, TSCA, TELEC, BQB

W zestawie

1×Renogy ONE Core
1×Przewód zasilający (5 m)
4×Wkręty montażowe M3,5 × 14 mm (w tym 1 zapasowy)
1×Skrócona instrukcja z szablonem montażowym

Kable RJ45, kabel USB-C, moduły Bluetooth BT-1/BT-2, Communication Hub, bocznik Battery Shunt 300 i akcesoria Zigbee kupuje się osobno.

Pytania i odpowiedzi

Czy do działania potrzebny jest internet?

Internet (przez Wi-Fi) jest potrzebny do podglądu na odległość w aplikacji Renogy i portalu Renogy ONE Portal oraz do aktualizacji OTA. Na miejscu dane pokazuje wbudowany ekran, a skonfigurowane sceny Zigbee działają także wtedy, gdy Wi-Fi jest niedostępne. ONE Core przechowuje dane lokalnie przez 30 dni.

Z jakimi urządzeniami współpracuje ONE Core?

Z urządzeniami Renogy z wbudowanym Bluetooth (m.in. Battery Shunt 300 oraz akumulatorami i regulatorami REGO), ze starszymi regulatorami i inwerterami przez moduły Bluetooth BT-1 lub BT-2, z urządzeniami RS-485 i CAN przez port RJ45 oraz z akcesoriami Zigbee Renogy. Szczegóły w sekcji Kompatybilne urządzenia.

Czy ONE Core obsługuje CAN i RV-C?

Tak. Wersja G3 (RSHGWSN-W02W-G3) komunikuje się przez RS-485 i CAN, a według producenta obsługuje też RV-C. Komunikację CAN mają generacje G2 i G3 – pierwsza generacja (G1) jej nie ma.

Jak sprawdzić generację ONE Core?

Zdejmij ONE Core z podstawy montażowej – oznaczenie modelu jest nadrukowane z tyłu obudowy (np. RSHGWSN-W02W-G3). Na nadruku jest też zakres zasilania: 8–35 V DC w wersji G3 i 8–60 V DC w wersji G1.

Czy w zestawie jest bocznik (shunt)?

Nie. Do dokładnego pomiaru stanu naładowania akumulatora ONE Core współpracuje z Battery Shunt Renogy 300, który łączy się z nim przez Bluetooth.

Czy ONE Core obsługuje Wi-Fi 5 GHz i WPA3?

Obsługuje sieci 2,4 GHz i 5 GHz. Szyfrowanie WPA3 nie jest obsługiwane – jeśli router go używa, trzeba je wyłączyć w ustawieniach routera.

Jakim napięciem zasilić ONE Core?

Przewodem z zestawu (5 m) ze źródła 8–35 V DC, typowo z instalacji 12 V, albo kablem USB-C 5 V (kabla nie ma w zestawie). Monitorować można urządzenia pracujące w instalacjach 12 V i 24 V.

Czy mogę jednocześnie podłączyć urządzenia RS-485 i CAN?

Przewodowo nie – ONE Core ma jeden port komunikacyjny. Jeśli potrzebujesz obu, urządzenia CAN podłącz kablem, a urządzenie RS-485 przez moduł Bluetooth Renogy BT-2.

Czy mogę używać czujników Zigbee innych producentów?

Producent nie gwarantuje zgodności z urządzeniami Zigbee 3.0 innych firm i zaleca akcesoria Renogy: inteligentne gniazdo, czujnik ruchu, czujnik otwarcia drzwi i okien oraz inteligentny przekaźnik.

Czy ONE Core można postawić na stole?

Tak. Producent zaleca to przy zasilaniu kablem USB-C – urządzenie wystarczy umieścić w pudełku, w którym zostało dostarczone.

Dlaczego odczyt poziomu waha się przy pracującym silniku?

Wbudowany 6-osiowy czujnik wyczuwa drgania silnika, więc przy pracującym silniku odczyt może się nieznacznie wahać, nawet gdy pojazd stoi. To normalne, dopóki wahania są niewielkie.
