Name: Battery Shunt Renogy 300 BT
Brand: Renogy
SKU: RNG-SHUNT-300BT
Price: 461.78 PLN

Opis produktu

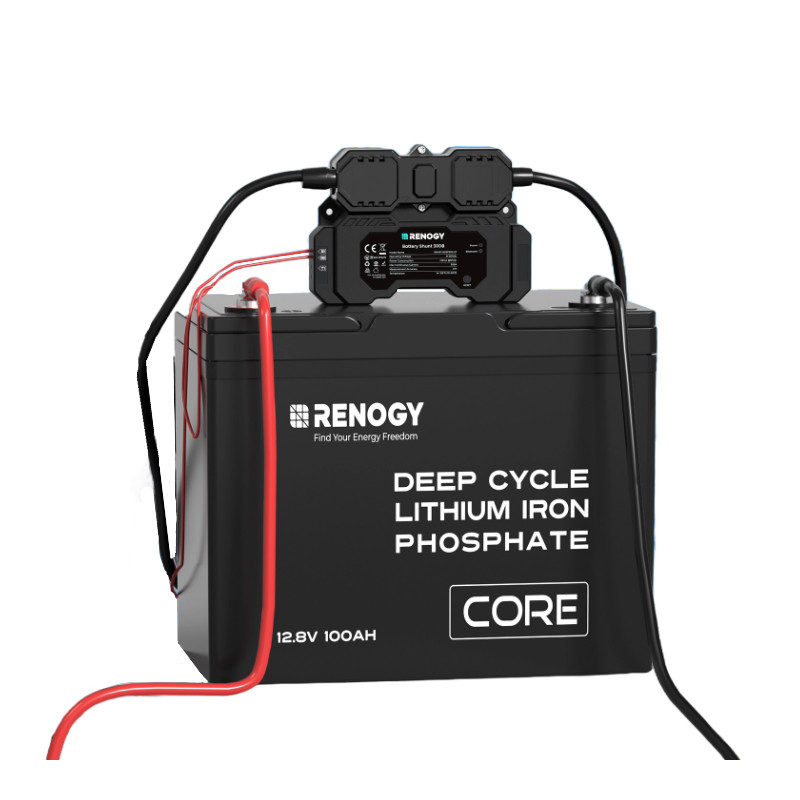

Renogy Battery Shunt 300 zamontowany na akumulatorze LiFePO₄

Wiesz dokładnie, ile energii zostało w akumulatorze

Samo napięcie niewiele mówi o tym, ile energii naprawdę zostało w akumulatorze – zwłaszcza w przypadku LiFePO₄, którego napięcie przez większą część cyklu prawie się nie zmienia. Battery Shunt 300 mierzy każdy amper, który wpływa do akumulatora i z niego wypływa. Dzięki temu pokazuje rzeczywisty stan naładowania w procentach, ile amperogodzin pobrano i oddano oraz na jak długo wystarczy energii przy bieżącym obciążeniu.

Shunt montuje się na przewodzie minusowym, między akumulatorem a resztą instalacji. Przepływa przez niego cały prąd ładowania – z paneli, ładowarki DC-DC czy ładowarki sieciowej – oraz prąd pobierany przez odbiorniki i inwerter. Pomiar jest precyzyjny: dokładność ±1% i rozdzielczość 0,01 A przy prądzie ciągłym do 300 A.

Sprawdza się wszędzie tam, gdzie liczy się każda amperogodzina: w kamperach i przyczepach, na łodziach, w domkach letniskowych i w instalacjach off-grid. Obsługuje akumulatory i banki o pojemności od 1 do 6500 Ah i napięciu od 8 do 120 V – od pojedynczego akumulatora 12 V po rozbudowany magazyn energii 48 V.

Dane z Battery Shunt 300 na ekranie Renogy ONE Core

Aplikacja Renogy i Renogy ONE Core

Wbudowany moduł Bluetooth przesyła dane bez prowadzenia przewodów do wyświetlacza. W pobliżu instalacji wystarczy telefon z aplikacją Renogy (DC Home) na iOS lub Androida. Jeśli chcesz sprawdzać akumulator na odległość, połącz shunt z centrum monitoringu Renogy ONE Core: łączy się ono z shuntem przez Bluetooth, a z aplikacją przez Wi-Fi, i pokazuje dane z akumulatora razem z pozostałymi urządzeniami Renogy w instalacji.

W aplikacji ustawisz pojemność akumulatora i progi alarmów: niskiego stanu naładowania, zbyt wysokiego i zbyt niskiego napięcia, prądu ładowania i rozładowania oraz temperatury akumulatora. Shunt zapisuje też historię pracy – cykle ładowania, głębokie rozładowania oraz ilość energii pobranej i oddanej w ostatnim cyklu. Dane z ostatnich 30 dni przechowuje w swojej pamięci, a w chmurze Renogy – bez ograniczeń czasowych.

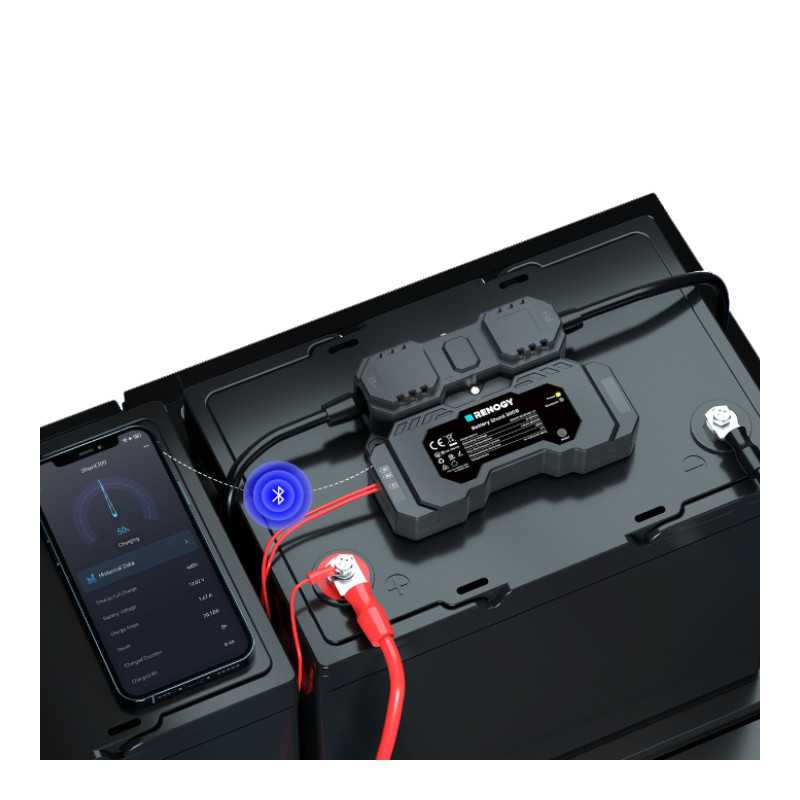

Battery Shunt 300 na akumulatorze w kamperze i odczyt danych w telefonie

Bluetooth i chmura Renogy

Stan akumulatora zawsze pod ręką

Na kempingu, w porcie czy w trasie – otwierasz aplikację i od razu widzisz, ile energii zostało i czy panele ładują akumulator. Z Renogy ONE Core podgląd działa także wtedy, gdy jesteś daleko od pojazdu.

Połączenie z telefonem przez Bluetooth LE
Połączenie z Renogy ONE Core przez Bluetooth Mesh
Zdalny podgląd przez internet z Renogy ONE Core

Czujnik temperatury akumulatora podłączony do Battery Shunt 300

Bezpieczeństwo akumulatora

Temperatura pod kontrolą

Temperatura ma duży wpływ na żywotność i bezpieczeństwo akumulatora – akumulatorów litowych nie należy ładować w mrozie. Czujnik z zestawu umieszcza się przy akumulatorze, a aplikacja ostrzeże, gdy temperatura wyjdzie poza ustawiony zakres.

Zakres pomiaru od −20 do 80 °C
Domyślne alarmy: poniżej −10 °C i powyżej 55 °C
Progi alarmów zmienisz w aplikacji

Montaż Battery Shunt 300 na ścianie zabudowy

Szybki montaż

Zamontujesz go w kilka minut

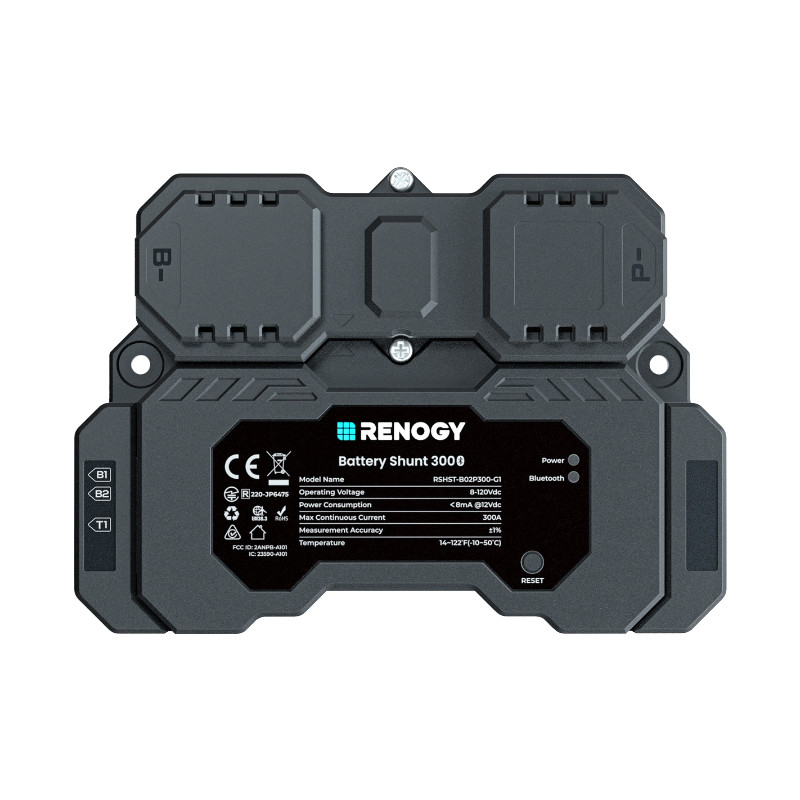

Kompaktowa obudowa o wymiarach 134 × 97 × 31 mm i wadze 260 g zmieści się na akumulatorze albo na ścianie zabudowy. Główne przewody przykręca się do zacisków M10, a cienkie przewody pomiarowe wpina w zaciski B1 i B2.

Otwory montażowe i wkręty w zestawie
Osłony zabezpieczają połączenia przed poluzowaniem
Obudowa w klasie palności UL94 V-0

Montaż krok po kroku

1

Wyłącz instalację

Wyłącz odbiorniki, ładowarki i inwerter, tak aby przez obwód nie płynął prąd. Pracuj w rękawicach izolacyjnych i narzędziami z izolacją.

2

Podłącz zaciski B- i P-

Zdejmij osłony. Zacisk B- połącz z minusem akumulatora, a P- z minusem instalacji. Połączenia M10 dokręć momentem 19,6–25,4 N·m (klucz 17 mm).

3

Podłącz B1, B2 i czujnik

Przewód z wejścia B1 podłącz do plusa akumulatora. Opcjonalnie B2 połącz z plusem akumulatora rozruchowego. Czujnik temperatury wepnij w gniazdo T1.

4

Przykręć i zamknij

Wybierz suche, przewiewne miejsce z dala od dużych metalowych elementów, które osłabiają sygnał Bluetooth. Przykręć shunt i załóż osłony.

5

Sparuj z aplikacją

Włącz instalację – zaświeci się dioda zasilania. W aplikacji Renogy lub na Renogy ONE Core dodaj urządzenie i wybierz Shunt 300. Po połączeniu dioda Bluetooth świeci stale.

6

Skonfiguruj akumulator

Najpierw wpisz pojemność znamionową akumulatora w Ah. Po pełnym naładowaniu zsynchronizuj stan naładowania do 100% i dostosuj alarmy.

Do minusa akumulatora podłącz wyłącznie przewód z zacisku B-. Wszystkie odbiorniki i źródła ładowania muszą być podłączone do zacisku P- – inaczej część prądu ominie shunt, a odczyty będą błędne. Nie przekraczaj 300 A prądu ciągłego i 120 V napięcia. Schematy połączeń i tabelę doboru przewodów znajdziesz w instrukcji producenta (PDF, EN).

Dane techniczne

Pomiar i zasilanie
Model	RSHST-B02P300-G1
Typ urządzenia	Inteligentny bocznik (shunt) – monitor akumulatora z Bluetooth
Napięcie pracy	8–120 V DC
Maks. prąd ciągły	300 A
Maks. prąd szczytowy	500 A (do 10 s)
Dokładność pomiaru prądu	±1%
Rozdzielczość pomiaru prądu	0,01 A
Rozdzielczość pomiaru napięcia	10 mV
Pojemność akumulatora / banku	1–6500 Ah
Pobór mocy	< 0,1 W
Komunikacja i funkcje
Łączność	Bluetooth LE, Bluetooth Mesh
Współpraca	Aplikacja Renogy / DC Home (iOS, Android), Renogy ONE Core
Wyświetlane parametry	Stan naładowania (SOC), napięcie, prąd, moc, pozostały czas pracy, temperatura, napięcie akumulatora rozruchowego
Alarmy	Niski SOC, wysokie i niskie napięcie, wysoki prąd ładowania i rozładowania, niska i wysoka temperatura
Dane historyczne	Cykle ładowania, głębokie rozładowania, energia pobrana i oddana; 30 dni w pamięci urządzenia
Kompatybilne akumulatory	LiFePO₄, Li-ion, kwasowo-ołowiowe (AGM, GEL, zalewane), Ni-MH
Czujnik temperatury
Zakres pomiaru	od −20 do 80 °C
Dokładność	±1%
Długość przewodu	1,5 m
Budowa i warunki pracy
Zaciski główne	B- i P-, śruby M10, moment dokręcenia 19,6–25,4 N·m
Wejścia pomiarowe	B1 (akumulator główny), B2 (akumulator rozruchowy), T1 (czujnik temperatury)
Montaż	Powierzchniowy, wewnątrz pojazdu, łodzi lub budynku
Temperatura pracy	od −10 do 50 °C
Wilgotność	0–95% RH, bez kondensacji
Wysokość pracy	do 2000 m n.p.m.
Obudowa	Tworzywo w klasie palności UL94 V-0
Wymiary	134 × 97 × 31 mm
Waga	260 g
Certyfikaty	CE, RoHS, UN38.3, FCC ID, IC ID, RCM, TSCA, TELEC

W zestawie

1×Battery Shunt 300
1×Czujnik temperatury akumulatora (przewód 1,5 m)
2×Przewody B1/B2 (1 m, 22 AWG)
3×Wkręty montażowe ST4 × 18 mm (w tym 1 zapasowy)
1×Skrócona instrukcja obsługi

Przewody główne z oczkami M10 do zacisków B- i P- nie wchodzą w skład zestawu – ich przekrój dobiera się do prądu w instalacji.

Zawartość zestawu Renogy Battery Shunt 300

Pytania i odpowiedzi

Czy Battery Shunt 300 działa z akumulatorami AGM, żelowymi i kwasowymi?

Tak. Shunt nie rozróżnia typów akumulatorów – stan naładowania wylicza na podstawie przepływającego prądu i napięcia. Działa z akumulatorami LiFePO₄, Li-ion, AGM, GEL, kwasowymi i Ni-MH o napięciu od 8 do 120 V. Przy pierwszym uruchomieniu wystarczy wpisać w aplikacji pojemność akumulatora.

Czy do działania potrzebny jest Renogy ONE Core?

Nie. Do odczytu danych w pobliżu instalacji wystarczy telefon z aplikacją Renogy (DC Home) i połączenie Bluetooth. Renogy ONE Core przydaje się, gdy chcesz mieć stały podgląd w zabudowie albo sprawdzać akumulator na odległość – ONE Core łączy się z shuntem przez Bluetooth, a z aplikacją przez Wi-Fi. W takim układzie shunt powinien być sparowany tylko z ONE Core.

Czy jednym shuntem można monitorować kilka akumulatorów?

Tak. Akumulatory połączone równolegle lub szeregowo monitoruje się jednym shuntem jak jeden bank. Warunek: łączny prąd ciągły nie może przekroczyć 300 A, a napięcie całego banku – 120 V. Pojemność banku może wynosić do 6500 Ah.

Mam akumulatory o łącznej pojemności ponad 300 Ah. Czy shunt się nada?

Tak. Liczba 300 w nazwie oznacza maksymalny prąd ciągły płynący przez shunt (300 A), a nie pojemność akumulatora. Sprawdź, jaki największy prąd pobierają odbiorniki (np. inwerter) i jaki płynie z ładowarek – jeśli nie przekracza 300 A, shunt będzie odpowiedni.

Stan naładowania (SOC) pokazuje nieprawidłowe wartości – co zrobić?

Najpierw sprawdź, czy przewody są podłączone zgodnie z instrukcją. Następnie naładuj akumulator do pełna i w ustawieniach shunta wykonaj synchronizację SOC do 100%. Z czasem pojemność akumulatora maleje – warto wtedy wpisać w aplikacji jego aktualną, rzeczywistą pojemność.

Prąd ładowania wyświetla się ze znakiem minus, a rozładowania z plusem. Dlaczego?

To oznacza zamienione przewody na zaciskach B- i P-. Zacisk B- musi być połączony z minusem akumulatora, a P- z minusem instalacji (odbiorniki, ładowarki, inwerter).

Jak połączyć shunt z innym telefonem lub urządzeniem?

Usuń shunt z aplikacji albo przytrzymaj przycisk RESET przez 5 sekund, aż zgaśnie dioda Bluetooth. Następnie ponownie wyszukaj i sparuj urządzenie.

Czy shunt można zamontować na zewnątrz?

Nie. Battery Shunt 300 jest przeznaczony do montażu wewnątrz – w zabudowie pojazdu, na łodzi pod pokładem lub w budynku. Wybierz suche, przewiewne miejsce, osłonięte od bezpośredniego słońca, wody i oparów chemicznych.
