Name: Monitor akumulatora Renogy 500A z Shunt
Brand: Renogy
SKU: RNG-MON-500A
Price: 568.47 PLN

Opis produktu

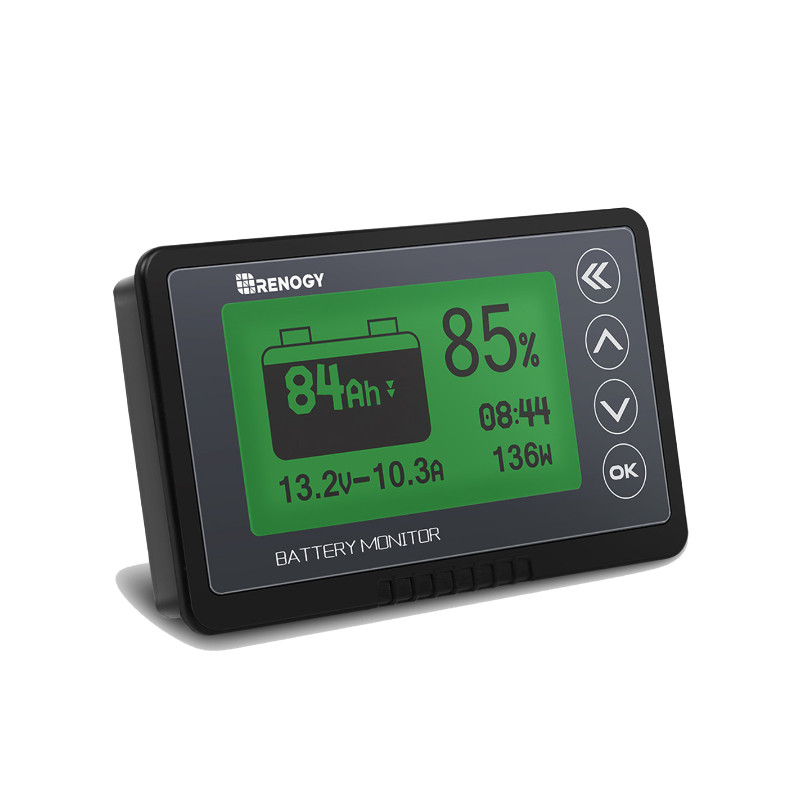

Wyświetlacz monitora Renogy 500A ze stanem naładowania 85%

Zawsze wiesz, ile energii zostało w akumulatorze

Monitor akumulatora Renogy 500A (model RBM500) to precyzyjny licznik energii, tzw. kulometr. Mierzy napięcie i prąd płynący przez bocznik, a na tej podstawie liczy pojemność akumulatora, stan naładowania w procentach i pozostały czas pracy. Wszystko widać na dużym wyświetlaczu LCD z zielonym podświetleniem – bez telefonu i aplikacji.

Pracuje z akumulatorami kwasowo-ołowiowymi (AGM, GEL), LiFePO₄, litowo-jonowymi i Ni-MH o napięciu od 10 do 120 V. Bocznik obsługuje prądy do 500 A, więc monitor sprawdzi się zarówno w kamperze i na łodzi, jak i w domku letniskowym czy instalacji fotowoltaicznej off-grid.

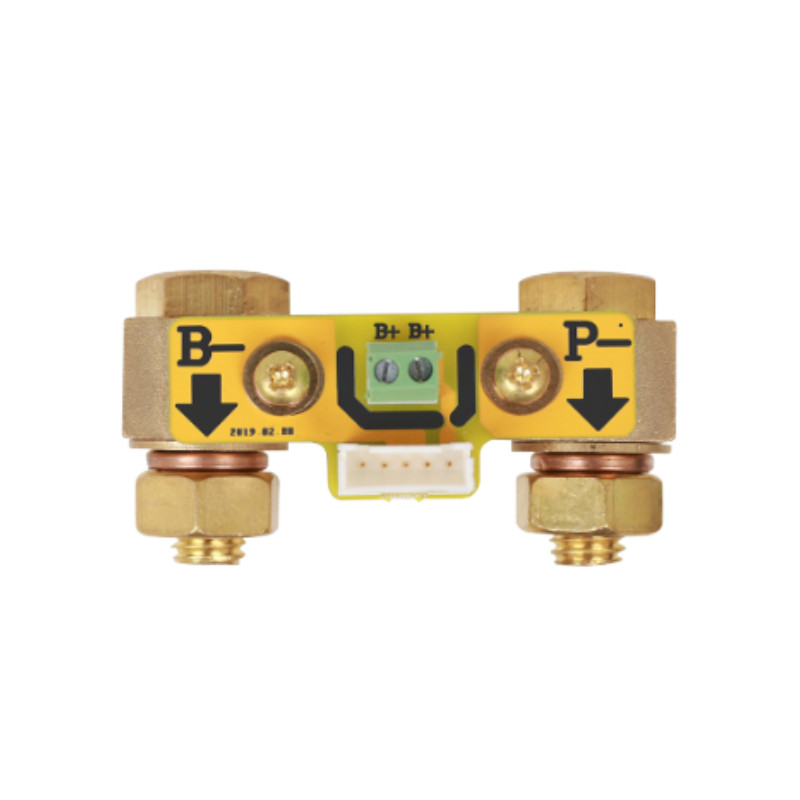

Bocznik 500 A monitora Renogy z zaciskami B-, P- i B+

Bocznik 500 A i przewód 6 m

Pomiar odbywa się w boczniku (shunt), który montuje się na przewodzie minusowym akumulatora – płynie przez niego cały prąd ładowania i rozładowania. Wyświetlacz łączy się z bocznikiem przewodem ekranowanym o długości 6 m, dzięki czemu możesz go zamontować w wygodnym miejscu, z dala od akumulatorów.

Po przytrzymaniu przycisku OK ustawisz pojemność akumulatora, napięcie pełnego naładowania i rozładowania, próg alarmu niskiej pojemności, napięcie wyłączenia wyświetlacza oraz współczynnik zużycia akumulatora, który z każdym cyklem koryguje pojemność. Monitor zapamiętuje ostatnie dane także po odłączeniu zasilania.

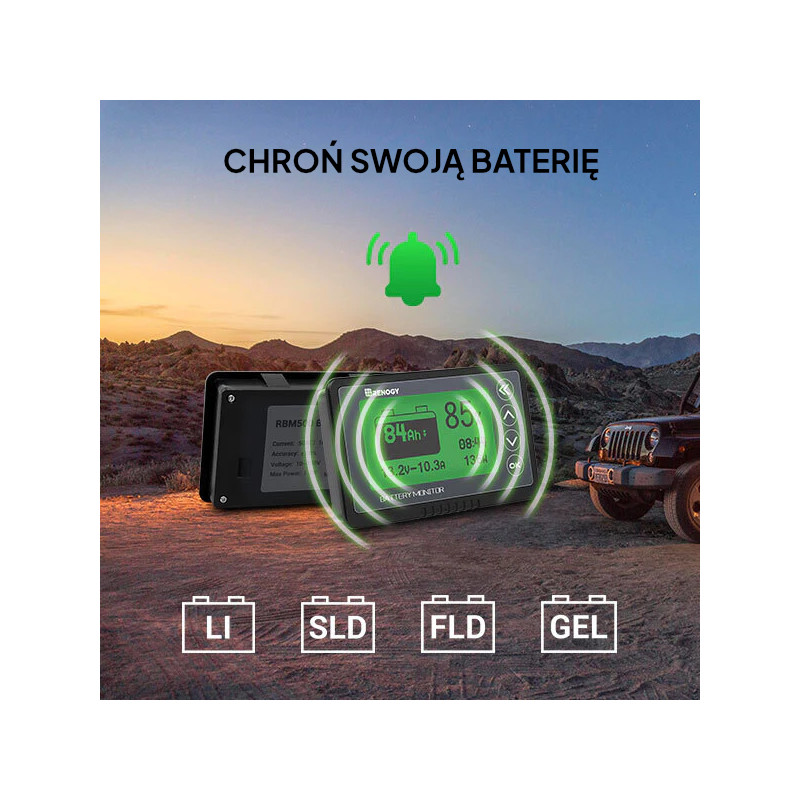

Alarm monitora Renogy 500A chroni akumulator przed nadmiernym rozładowaniem

Ochrona akumulatora

Alarm, zanim akumulator się rozładuje

Ustaw próg niskiej pojemności, a monitor ostrzeże Cię, gdy energii zacznie brakować: zamiga procent naładowania i symbol baterii, a brzęczyk odezwie się co 10 sekund. Osobno ustawisz napięcie, przy którym stan naładowania automatycznie spada do 0% lub rośnie do 100%.

Alarm niskiej pojemności (w Ah)
Automatyczne 0% i 100% po osiągnięciu ustawionych napięć
Napięcie wyłączenia wyświetlacza

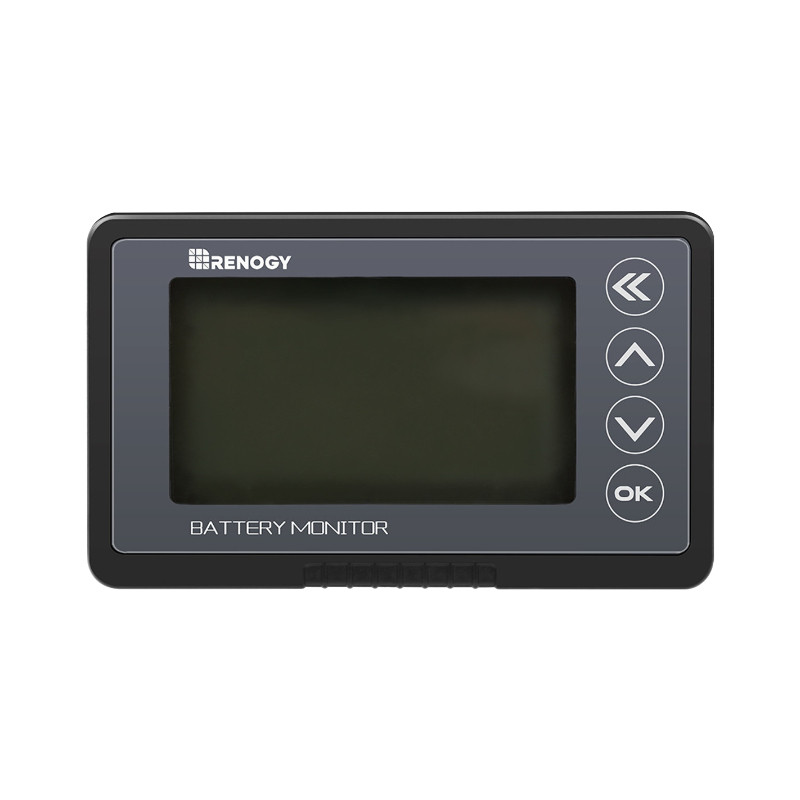

Wyświetlacz

Wszystkie parametry na jednym ekranie

Duży wyświetlacz LCD pokazuje jednocześnie najważniejsze dane o akumulatorze. Podświetlenie ma regulowaną jasność i gaśnie samo przy małym prądzie, a po naciśnięciu dowolnego przycisku włącza się na 10 sekund.

Pojemność w Ah i stan naładowania w %
Pozostały czas pracy
Napięcie, prąd i moc
Wskaźnik ładowania i rozładowania

Montaż w panelu

Wciskany w otwór 94 × 57 mm

Wyświetlacz ma wymiary 99 × 61 × 18 mm i waży 75 g. Montuje się go w prostokątnym otworze w panelu – wystarczy wcisnąć obudowę, aż zatrzaski się zablokują. Bocznik mocuje się w dołączonym przezroczystym uchwycie.

Przewód ekranowany 6 m w zestawie
Przewód B+ 1 m (20 AWG) w zestawie
Zaciski bocznika na śruby M10

Montaż krok po kroku

1

Odłącz akumulator

Przed montażem odłącz minus akumulatora. Pamiętaj, że każde obciążenie powinno być zabezpieczone bezpiecznikiem lub wyłącznikiem.

2

Zamontuj bocznik na minusie

Zacisk B- bocznika połącz z minusem akumulatora, a zacisk P- z minusem odbiorników i ładowarki. Bocznik łączy się szeregowo, tylko w obwodzie ujemnym.

3

Podłącz przewód B+

Przewodem B+ z zestawu (lub innym o przekroju 0,3–0,75 mm²) połącz plus akumulatora z jednym z zacisków B+ bocznika.

4

Podłącz wyświetlacz

Połącz bocznik z wyświetlaczem przewodem ekranowanym 6 m. Ekran powinien się włączyć i pokazać napięcie, prąd oraz stan naładowania.

5

Zamontuj w panelu

Wytnij otwór 94 × 57 mm i wciśnij wyświetlacz, aż zatrzaski się zablokują. Bocznik przykręć w przezroczystym uchwycie.

6

Ustaw pojemność

Przytrzymaj OK przez 3 s i wpisz pojemność akumulatora (CAP, domyślnie 100 Ah). Po pełnym naładowaniu ustaw stan naładowania na 100%.

Bocznik podłącza się wyłącznie w obwodzie ujemnym – nigdy w dodatnim. Cały prąd akumulatora musi płynąć przez bocznik, dlatego do minusa akumulatora nie podłączaj nic poza zaciskiem B-. Jeśli po podłączeniu obciążenia podświetlenie miga, zamienione są przewody B- i P-. Szczegóły w instrukcji producenta (PDF, EN).

Bocznik łączy się szeregowo w obwodzie ujemnym: B- do minusa akumulatora, P- do minusa odbiorników i ładowarki. Rysunek poglądowy według instrukcji Renogy.

Dane techniczne

Pomiar
Model	RBM500
Typ urządzenia	Monitor akumulatora z bocznikiem (kulometr)
Napięcie pracy	10–120 V DC
Bocznik	500 A, zaciski na śruby M10
Dokładność pomiaru napięcia	±1%
Dokładność pomiaru prądu	±1%
Dokładność pomiaru pojemności	±1%
Zakres ustawienia pojemności	0,1–9999 Ah

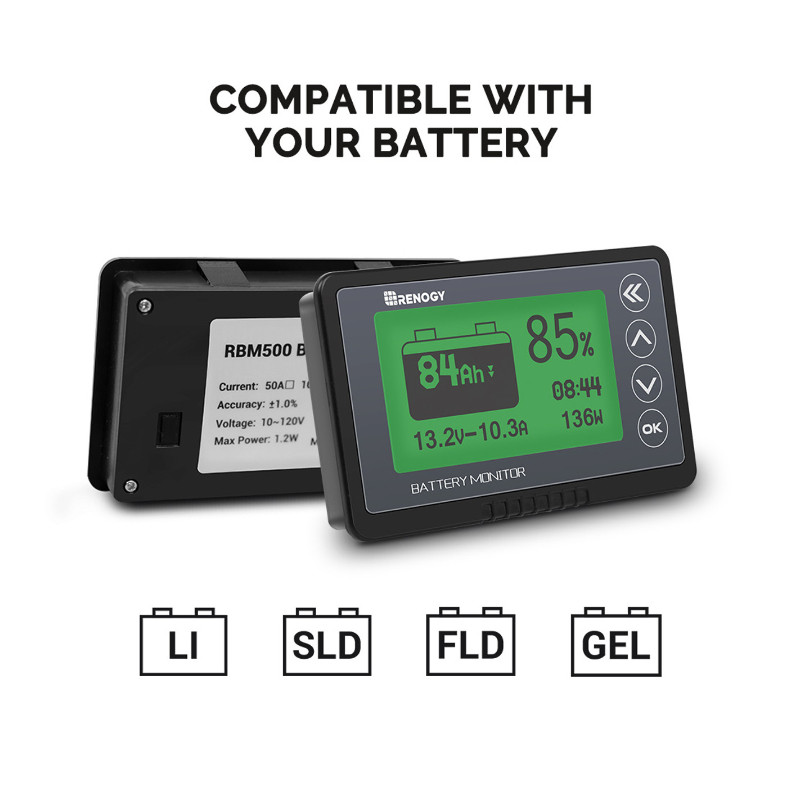

Kompatybilne akumulatory	Kwasowo-ołowiowe (AGM, GEL), LiFePO₄, Li-ion, Ni-MH
Wyświetlacz i funkcje
Wyświetlacz	LCD z zielonym podświetleniem, regulowana jasność
Wyświetlane parametry	Pojemność (Ah), stan naładowania (%), pozostały czas pracy, napięcie, prąd, moc, kierunek prądu
Alarmy	Niska pojemność, napięcie rozładowania (miganie wskaźnika, brzęczyk co 10 s)
Ustawienia	Pojemność (CAP), napięcie 100% (Full V), napięcie 0% (Zero V), wyłączenie (PowOff), alarm (Alarm), zużycie akumulatora (Atten)
Pamięć	Zapis ostatnich danych po wyłączeniu zasilania
Zasilanie
Pobór prądu w pracy	10–15 mA
Pobór prądu w czuwaniu	1–2 mA
Budowa i warunki pracy
Wymiary wyświetlacza	99 × 61 × 18 mm
Otwór montażowy	94 × 57 mm, montaż na zatrzaski
Waga wyświetlacza	75 g
Przewód ekranowany	6 m
Przewód B+	1 m, 20 AWG
Temperatura pracy	od −10 do 60 °C
Certyfikaty	RoHS

W zestawie

1×Wyświetlacz LCD
1×Bocznik 500 A
1×Przezroczysty uchwyt bocznika
1×Przewód ekranowany (6 m)
1×Przewód B+ (1 m, 20 AWG)

Przewody główne z oczkami M10 do zacisków B- i P- nie wchodzą w skład zestawu – ich przekrój dobiera się do prądu w instalacji.

Zawartość zestawu monitora akumulatora Renogy 500A

Pytania i odpowiedzi

Czym różni się ten monitor od Battery Shunt 300 z Bluetooth?

Monitor 500A pokazuje dane na własnym wyświetlaczu LCD – nie potrzebuje telefonu ani aplikacji i obsługuje prądy do 500 A. Battery Shunt 300 nie ma wyświetlacza: dane odczytuje się przez Bluetooth w aplikacji Renogy lub na Renogy ONE Core.

Czy jednym monitorem można kontrolować kilka akumulatorów?

Tak. Akumulatory połączone w bank monitoruje się jednym bocznikiem, pod warunkiem że cały prąd banku płynie przez bocznik. Trzeba dokładnie trzymać się schematu podłączenia.

Nie znam rzeczywistej pojemności akumulatora. Jak ją ustawić?

Ustaw w menu pojemność (CAP) wyraźnie większą od szacowanej, rozładuj akumulator i wyzeruj licznik, a następnie naładuj akumulator do pełna. Wartość pokazana po pełnym naładowaniu to rzeczywista pojemność – wpisz ją jako CAP.

Dlaczego po montażu procent naładowania jest nieprawidłowy?

Po pierwszym uruchomieniu lub wymianie akumulatora trzeba raz wyzerować licznik po pełnym rozładowaniu albo ustawić 100% po pełnym naładowaniu. Sprawdź też, czy pojemność (CAP) odpowiada rzeczywistej pojemności akumulatora – domyślnie jest to 100 Ah.

Podświetlenie miga po podłączeniu obciążenia. Co jest nie tak?

To znak, że zamienione są przewody na zaciskach B- i P- bocznika. B- musi być połączony z minusem akumulatora, a P- z minusem odbiorników i ładowarki.

Czy monitor nadaje się do akumulatorów litowych?

Tak. Współpracuje z LiFePO₄, litowo-jonowymi, kwasowo-ołowiowymi (AGM, GEL) i Ni-MH o napięciu 10–120 V. Ustawienia Full V i Zero V zmieniaj tylko wtedy, gdy znasz charakterystykę napięciową swojego akumulatora – domyślnie są wyłączone.

Jak wyłączyć podświetlenie?

Długie naciśnięcie przycisku wyłącza podświetlenie, a kolejne długie naciśnięcie włącza je ponownie. Przy małym prądzie monitor sam przechodzi w tryb uśpienia – dowolny przycisk włącza wtedy podświetlenie na 10 sekund.

Gdzie najlepiej zamontować wyświetlacz?

W miejscu osłoniętym od słońca. Długotrwałe działanie promieni słonecznych i UV oraz temperatury poniżej −10 °C lub powyżej 60 °C skracają żywotność ekranu LCD.
