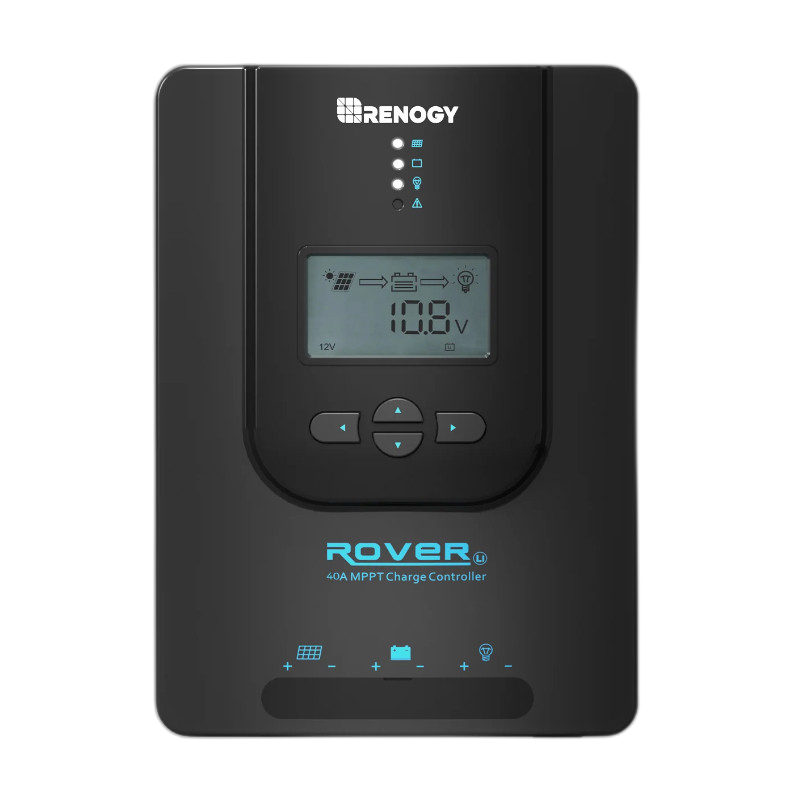

Name: Regulator ładowania Renogy Rover Li 40 Amp MPPT
Brand: Renogy
SKU: RNG-ROVER-40A
Price: 860.20 PLN

Opis produktu

Regulator Renogy Rover Li 40A w instalacji przyczepy kempingowej

MPPT 40 A z wyświetlaczem do instalacji 12 i 24 V

Rover Li 40A to regulator MPPT do akumulatorów 12 i 24 V (zakres 10–32 V). Ładuje prądem do 40 A z paneli o mocy do 520 W przy 12 V i 1040 W przy 24 V. Napięcie obwodu otwartego paneli może wynosić do 100 V, a punkt mocy maksymalnej regulator śledzi w zakresie 17–100 V.

Sprawność śledzenia MPPT przekracza 99%, a sprawność przetwarzania sięga 98%. Pobór własny to do 100 mA przy 12 V i do 58 mA przy 24 V. Obudowa ma radiator i stopień ochrony IP32 – regulator montuje się w pomieszczeniu.

Na wyświetlaczu LCD sprawdzisz napięcie paneli i akumulatora, prąd ładowania i obciążenia, energię w Ah, temperaturę i kody błędów. Czterema przyciskami ustawisz typ akumulatora, tryb użytkownika i sterowanie wyjściem LOAD.

Regulator Renogy Rover Li 40A zamontowany na ścianie warsztatu

Wyjście LOAD, akumulatory litowe i czujnik w zestawie

Do zacisków LOAD podłączysz odbiorniki DC do 20 A. Wyjście może pracować ręcznie (ustawienie fabryczne), od zmierzchu do świtu, przez 1–14 godzin po zmroku, od razu po zmroku albo całą dobę – zawsze wyłącza się przy ostrzeżeniu o niskim napięciu akumulatora.

Akumulatory kwasowo-ołowiowe (AGM, żelowe, zalewane) regulator rozpoznaje sam jako 12 lub 24 V. Dla akumulatorów litowych napięcie ustawiasz ręcznie; w trybie Li regulator potrafi obudzić akumulator uśpiony przez BMS.

W zestawie jest czujnik temperatury Renogy RTSCC do kompensacji napięcia ładowania akumulatorów kwasowo-ołowiowych (−3 mV/°C/2 V). Z akumulatorami LiFePO₄ z BMS czujnika się nie stosuje.

Budowa regulatora Renogy Rover Li 40A: przyciski, LCD, diody, zaciski Solar, Battery i Load, port RS485

Przyłącza

Zaciski PV, akumulatora i odbiorników w jednym rzędzie

Przewody wkładasz w zaciski z dociskiem śrubowym pod zaślepką przeciwpyłową i dokręcasz momentem 1,2 N·m. Na froncie są wyświetlacz, cztery przyciski i diody Solar, Battery, Load oraz błędu.

Temp.: gniazdo czujnika temperatury RTSCC
Solar + / −: zaciski przewodów paneli PV
Battery + / −: zaciski przewodów akumulatora
Load + / −: wyjście do odbiorników DC, maks. 20 A
RS485: port dla modułu Bluetooth BT-2
◄ ▼ ▲ ►: przyciski menu i ustawień

Renogy Rover Li 40A – automatyczne rozpoznawanie 12/24 V dla akumulatorów nielitowych, ręczne dla litowych

Typ akumulatora

Kwasowo-ołowiowy rozpozna sam, litowy ustawisz

Typ akumulatora ustaw od razu po instalacji. Dla akumulatorów kwasowo-ołowiowych regulator sam rozpoznaje 12 lub 24 V, dla litowych napięcie systemu wybierasz ręcznie – przyciskami albo w aplikacji z modułem BT-2.

przytrzymaj ► ok. 3 s – zacznie migać ikona typu akumulatora
przyciskami ▲ / ▼ wybierz USE, FLD, GEL, SLD lub Li
przytrzymaj ► ok. 3 s, aby zapisać; ◄ anuluje
zły typ lub nastawy mogą uszkodzić regulator

Monitoring

Bluetooth z modułem BT-2

Moduł Renogy BT-2 wpinasz do portu RS485 przy włączonym regulatorze, a w aplikacji Renogy dodajesz urządzenie przyciskiem „+”. Z telefonu sprawdzisz pracę i zmienisz nastawy ładowania.

port RS485 (Modbus) – moduł BT-2 jest opcjonalny
moduł BT-1 i port RS232 dotyczą starszej generacji Rovera
zmiana typu akumulatora i trybu użytkownika także w aplikacji

Wyświetlacz

Wszystko widać na LCD

Przyciskami ▲ / ▼ przełączasz ekrany: napięcie paneli, prąd ładowania, napięcie akumulatora, prąd obciążenia, energię ładowania i rozładowania w Ah, temperaturę, tryb obciążenia i kod błędu.

dzień lub noc według napięcia paneli (próg 10 V)
etap ładowania: MPPT, BOOST, FLOAT, EQUALIZE
poziom akumulatora w czterech krokach i typ akumulatora
„ACT” – trwa wybudzanie akumulatora litowego

Montaż krok po kroku

Schemat pokazuje podłączenie według instrukcji Renogy: panele przez bezpiecznik PV, akumulator przez bezpiecznik 40–50 A, odbiorniki DC na zaciskach LOAD, czujnik temperatury i opcjonalny moduł BT-2. Przewody i bezpieczniki podaje tabela.

Schemat poglądowy według instrukcji Renogy Rover Li (wersja B3, s. 9–13, 24–35): bezpieczniki na przewodach dodatnich, najpierw akumulator, potem panele, odbiorniki DC do 20 A na zaciskach LOAD. Czujnik temperatury nie jest przeznaczony do akumulatorów LiFePO₄ z BMS.

Znamionowa moc paneli według instrukcji (s. 19, 62). Napięcie obwodu otwartego łańcucha paneli nie może przekroczyć 100 V; regulator śledzi punkt mocy maksymalnej w zakresie 17–100 V.

Przewody i bezpieczniki według instrukcji (model 40 A)

Połączenie	do 3 m	3–6 m	6–9 m	Bezpiecznik
Panele PV	8 AWG (8,4 mm²)	8–6 AWG (8,4–13,3 mm²)	6 AWG (13,3 mm²)	prąd paneli × 1,56
Akumulator	8 AWG (8,4 mm²)	8–6 AWG (8,4–13,3 mm²)	6 AWG (13,3 mm²)	40–50 A

Przekroje według instrukcji Renogy (s. 12) przy spadku napięcia do 3%; wartości w mm² to przeliczenie z AWG. Przewód bezpiecznika ma ten sam przekrój co przewód akumulatora. Sklepy Renogy podają, że zaciski przyjmują przewód do 8 AWG (10 mm²) – przy dłuższych przewodach sprawdź dopasowanie przed zakupem. Bezpiecznik PV: panele szeregowo – prąd jednego panelu × 1,56, równolegle – suma prądów × 1,56.

Wymiary według instrukcji Renogy (s. 63, 66): 238 × 172 × 77 mm, rozstaw otworów montażowych 147 × 180 mm, tolerancja ±0,5 mm.

Temperatura według tabeli specyfikacji instrukcji Renogy (s. 62–63). Regulator montuje się wyłącznie w pomieszczeniu, bez bezpośredniego słońca, z dobrą wentylacją.

1

Sprawdź instalację

Akumulator 12 lub 24 V (system nie wyżej niż 32 V), napięcie łańcucha paneli do 100 V, moc paneli do 520 W (12 V) lub 1040 W (24 V).

2

Zamontuj regulator

W pomieszczeniu, pionowo na ścianie zaciskami w dół (lub poziomo), z odstępem min. 150 mm nad i pod. Śruby o trzpieniu do 4,5 mm i łbie do 10 mm albo cztery uchwyty z zestawu.

3

Podłącz akumulator

Zdejmij zaślepkę, poluzuj dociski Battery, włóż odizolowane przewody i dokręć 1,2 N·m. Minus do akumulatora, na plusie bezpiecznik 40–50 A. Zaświeci wyświetlacz i dioda akumulatora.

4

Podłącz panele

Dopiero po akumulatorze: przewody paneli w zaciski Solar (1,2 N·m), na plusie bezpiecznik PV. Po odsłonięciu paneli zaświeci dioda Solar.

5

Odbiorniki i czujnik

Opcjonalnie odbiorniki DC do 20 A o napięciu akumulatora na zaciskach Load. Czujnik RTSCC wepnij w gniazdo Temp. i przyklej do akumulatora kwasowo-ołowiowego.

6

Ustaw typ akumulatora

Przytrzymaj ► 3 s, wybierz typ ▲ / ▼, zapisz ► 3 s; dla litowego ustaw też napięcie 12 lub 24 V. Opcjonalnie podłącz moduł BT-2 do portu RS485.

Akumulator zawsze przed panelami. Zabezpieczenie przed odwrotną polaryzacją nie działa, gdy panele podłączysz pierwsze. Regulator nie ma wbudowanego bezpiecznika po stronie akumulatora. Odbiornik 12 V w systemie 24 V uszkodzi regulator. Nie montuj go w szczelnej obudowie z akumulatorami zalewanymi.

Ustawienia ładowania, wyjście LOAD i kody błędów

Nastawy fabryczne wybierasz, ustawiając typ akumulatora. W trybie użytkownika (USE) zmienisz napięcia przyciskami lub w aplikacji z modułem BT-2. Tabela podaje wartości dla 12 V – dla 24 V napięcia są dwa razy wyższe.

Wykres poglądowy według instrukcji (s. 5–6, 37), napięcia dla systemu 12 V (dla 24 V ×2). Akumulatory kwasowo-ołowiowe: bulk, boost i float oraz wyrównywanie (akumulatory zalewane, co 30 dni); akumulatory litowe: tylko bulk i boost.

Nastawy fabryczne – system 12 V (dla 24 V ×2)

Parametr	AGM/SLD	GEL	FLD	Litowy (LFP)	Tryb użytkownika
Boost (absorpcja)	14,2 V	14,4 V	14,6 V	14,4 V	14,4 V (9–17 V)
Float	13,8 V	13,8 V	13,8 V	—	14,4 V (9–17 V)
Wyrównywanie	—	14,6 V	14,8 V	—	14,4 V (9–17 V)
Powrót do Boost	13,2 V	13,2 V	13,2 V	13,2 V	13,2 V
Ostrzeżenie o niskim napięciu / powrót	12,0 / 12,2 V	12,0 / 12,2 V	12,0 / 12,2 V	12,0 / 12,2 V	12,0 / 12,2 V
Odłączenie LOAD / ponowne załączenie	11,0 / 12,6 V	11,0 / 12,6 V	11,0 / 12,6 V	11,0 / 12,6 V	11,1 / 12,6 V
Wyłączenie nadnapięciowe	16,0 V	16,0 V	16,0 V	16,0 V	16,0 V
Czas Boost	2 h	2 h	2 h	—	10–300 min
Czas wyrównywania	—	2 h	2 h	—	—
Kompensacja temperatury	−3 mV/°C/2 V	−3 mV/°C/2 V	−3 mV/°C/2 V	brak	—

Według instrukcji Renogy (s. 37–38, 62). Wyrównywanie odbywa się co 30 dni; zalecane jest tylko dla otwartych akumulatorów kwasowych – akumulatorów AGM, żelowych i litowych nie wyrównuj bez zgody ich producenta. Przy ręcznej zmianie napięcia Boost dla litowych regulator ustawia wyłączenie nadnapięciowe na Boost + 2 V. Wartości domyślne trybu użytkownika mogą się różnić – sprawdź je w aplikacji.

Tryby wyjścia LOAD

Wartość	Tryb	Działanie
0	zmierzch–świt	zasila odbiorniki od zapadnięcia nocy (napięcie paneli < 10 V przez 5 min) do świtu (≥ 10 V)
1–14	czasowy	po zapadnięciu nocy zasila odbiorniki przez 1–14 h lub do świtu
15	ręczny (fabrycznie)	włączanie i wyłączanie przyciskiem ►
16	bez opóźnienia	zasila od razu, gdy napięcie paneli spadnie poniżej 10 V, do chwili, gdy wzrośnie do 10 V
17	całodobowy	zasila bez przerwy

W każdym trybie wyjście wyłącza się przy ostrzeżeniu o niskim napięciu akumulatora. Tryb zmieniasz na ekranie trybu obciążenia: przytrzymaj ► 3 s, wybierz ▲ / ▼, zapisz ► 3 s.

Kody błędów

Kod	Znaczenie	Co zrobić według instrukcji
E0	brak usterki	—
E1	nadmierne rozładowanie akumulatora	odłącz odbiorniki i naładuj akumulator
E2	przeładowanie akumulatora	zmierz napięcie; jeśli za wysokie – odłącz akumulator
E4	zwarcie na wyjściu LOAD	odłącz odbiorniki, sprawdź przewody, uruchom regulator ponownie
E5	przeciążenie wyjścia LOAD	dopasuj napięcie odbiornika, prąd do 20 A
E6	przegrzanie regulatora	zapewnij wentylację, sprawdź przewody i bezpieczniki
E8	nadprąd paneli	sprawdź zwarcie paneli; moc nie może przekraczać znamionowej
E10	przepięcie paneli	napięcie łańcucha paneli do 100 V – zmniejsz liczbę paneli w szeregu

Diody

Dioda	Stan	Znaczenie
Solar	świeci / wolno miga / pojedyncze mignięcie	ładowanie / etap boost / etap float
Solar	szybko miga / podwójne mignięcie	wyrównywanie / zbyt mały prąd ładowania (sprawdź zacienienie)
Solar	nie świeci	za niskie napięcie paneli lub brak paneli
Battery	świeci / wolno miga / szybko miga	praca normalna / nadmierne rozładowanie / za wysokie napięcie
Load	świeci / szybko miga	wyjście włączone / przeciążenie lub zwarcie
Błąd	świeci	usterka – kod na wyświetlaczu

Dane techniczne

Ogólne
Model	RNG-CTRL-RVR40 (Rover Li 12V/24V 40A)
Typ	Regulator ładowania MPPT z wyświetlaczem LCD i wyjściem LOAD
Wersja	Z portem RS485 dla modułu BT-2 (starsza generacja: RS232 i BT-1)
Wejście PV
Maks. napięcie PV	100 V (napięcie obwodu otwartego paneli)
Zakres napięcia PV / MPPT	15–100 V / 17–100 V
Maks. moc PV	520 W (12 V) · 1040 W (24 V)
Bezpiecznik PV	Prąd paneli × 1,56
Ładowanie
Prąd ładowania	40 A
Napięcie systemu	12 / 24 V – autodetekcja dla akumulatorów nielitowych, dla litowych ręcznie
Zakres napięcia akumulatora	10–32 V
Typy akumulatorów	AGM/SLD, GEL, FLD, litowe (LFP), tryb użytkownika
Etapy ładowania	Kwasowo-ołowiowe: bulk, boost, float + wyrównywanie; litowe: bulk i boost
Kompensacja temperatury	−3 mV/°C/2 V (nielitowe), litowe bez kompensacji; czujnik RTSCC w zestawie
Wybudzanie akumulatorów litowych	Tak – w trybie Li, przy napięciu paneli ≥ 16 V (12 V) lub ≥ 30 V (24 V)
Wyjście LOAD
Prąd	20 A
Tryby	Ręczny (fabrycznie), zmierzch–świt, czasowy 1–14 h, bez opóźnienia, całodobowy
Sprawność
Sprawność śledzenia MPPT	> 99%
Sprawność przetwarzania	Do 98%
Pobór własny	≤ 100 mA (12 V) · ≤ 58 mA (24 V)
Zabezpieczenia i diagnostyka
Panele PV	Odwrotna polaryzacja, przepięcie (> 100 V, E10), nadprąd (E8), zwarcie, prąd wsteczny w nocy
Akumulator	Przeładowanie (16 V / 32 V, E2), nadmierne rozładowanie (E1)
Wyjście LOAD	Przeciążenie (E5), zwarcie (E4)
Regulator	Przegrzanie (E6)
Uwaga	Brak wbudowanego bezpiecznika akumulatora; ochrona przed odwrotną polaryzacją nie działa, gdy panele podłączy się pierwsze
Sygnalizacja	Wyświetlacz LCD, diody Solar, Battery, Load i błędu, kody E0–E10
Komunikacja
Port	RS485 (Modbus)
Bluetooth	Opcjonalny moduł Renogy BT-2 – aplikacja Renogy
Warunki pracy
Temperatura pracy	−35…+45 °C
Temperatura przechowywania	−35…+75 °C
Wilgotność	0–95%, bez kondensacji
Stopień ochrony	IP32 – tylko wewnątrz pomieszczeń
Chłodzenie	Radiator, bez wentylatora
Wysokość n.p.m.	Do 3000 m
Budowa i montaż
Wymiary	238 × 172 × 77 mm
Waga netto	2,0 kg
Zaciski	Z dociskiem śrubowym, moment 1,2 N·m; przewody 8 AWG do 3 m, 6–8 AWG dłuższe
Bezpiecznik akumulatora	40–50 A
Montaż	Pionowo zaciskami w dół lub poziomo; min. 150 mm nad i pod; rozstaw otworów 147 × 180 mm lub 4 uchwyty
Certyfikaty
Według instrukcji	CE, RoHS, FCC Part 15 Class B, RCM

Dane według instrukcji Renogy Rover Li 20A/30A/40A (wersja B3, 30.01.2026) dla modelu 40 A. Przekroje w mm² to przeliczenie z AWG.

Porównanie modeli

Trzy regulatory MPPT Renogy z naszej oferty różnią się napięciem systemu, wejściem PV, komunikacją i obudową. Wszystkie ładują akumulatory kwasowo-ołowiowe i LiFePO₄ i mają w zestawie czujnik temperatury akumulatora.

Maksymalna moc paneli dla systemu 24 V według instrukcji producenta. Przy 48 V tylko model RCC30REGO: do 1700 W.

Parametr	Renogy 12–48 V 30 A	REGO 12/24 V 30 A	Rover Li 40 A
Model	RCC30REGO	RCC2430REGO	RNG-CTRL-RVR40
Prąd ładowania	30 A	30 A	40 A
Napięcie systemu	12 / 24 / 36 / 48 V	12 / 24 V	12 / 24 V
Maks. napięcie PV	150 V	100 V	100 V
Maks. moc PV przy 12 V	440 W	450 W	520 W
Maks. moc PV przy 24 V	880 W	900 W	1040 W
Maks. moc PV przy 48 V	1700 W	—	—
Sprawność śledzenia MPPT	> 99,9%	do 99%	> 99%
Bluetooth	wbudowany	wbudowany	moduł BT-2 (opcja, RS485)
CAN / RV-C	2 gniazda	2 gniazda	—
Wyjście LOAD	—	—	20 A
Wyświetlacz	diody	diody	LCD i diody
Stopień ochrony	IP43	IP43	IP32
Temperatura pracy	−35…+65 °C	−30…+80 °C	−35…+45 °C
Wymiary	250 × 188 × 80 mm	169 × 122 × 60 mm	238 × 172 × 77 mm
Waga	< 3,6 kg	< 3,6 kg	2,0 kg
Cena brutto	1 287,86 zł	1 028,93 zł	860,20 zł

Dane według instrukcji producenta; szczegóły na kartach poszczególnych modeli. Ceny brutto zawierają VAT 23%.

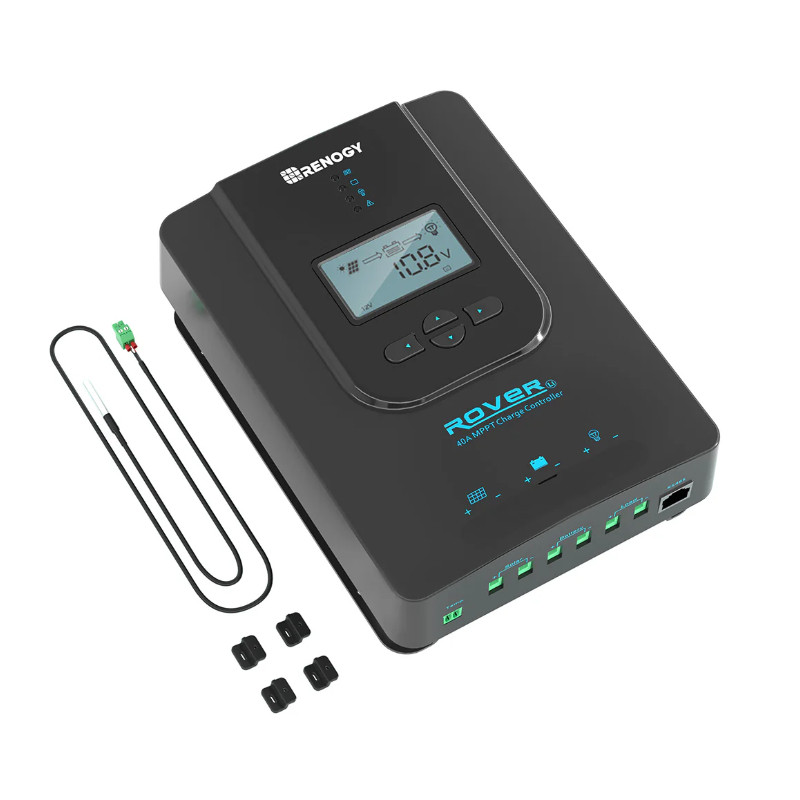

W zestawie

1×Regulator ładowania Renogy Rover Li 40A
1×Czujnik temperatury Renogy RTSCC
4×Uchwyty montażowe
4×Śruby do uchwytów
1×Skrócona instrukcja (Quick Guide)

Moduł Bluetooth BT-2, bezpieczniki i przewody nie są częścią podstawowego zestawu – dobierz je według tabeli w sekcji Montaż.

Pytania i odpowiedzi

Czy Rover Li 40A ma Bluetooth?

Nie wbudowany. Regulator ma port RS485 – po podłączeniu modułu Renogy BT-2 obsłużysz go w aplikacji Renogy na telefonie. Moduł BT-1 współpracuje tylko ze starszą generacją Rovera z portem RS232.

Jakie panele mogę podłączyć?

Napięcie obwodu otwartego całego łańcucha paneli nie może przekroczyć 100 V. Maksymalna moc to 520 W przy akumulatorze 12 V i 1040 W przy 24 V. Panele łączysz szeregowo, równolegle lub mieszanie.

Czy regulator sam rozpozna 12 V i 24 V?

Tak, dla akumulatorów kwasowo-ołowiowych. Przy akumulatorze litowym napięcie systemu ustawiasz ręcznie – przyciskami lub w aplikacji z modułem BT-2.

Jak ustawić akumulator LiFePO₄?

Przytrzymaj ► ok. 3 s, przyciskami ▲ / ▼ wybierz Li i zapisz, przytrzymując ► 3 s. Potem ustaw napięcie systemu 12 lub 24 V. Fabryczne napięcie ładowania litowych to 14,4 V (12 V), bez etapu float i bez kompensacji temperatury.

Czy regulator obudzi uśpiony akumulator litowy?

W większości przypadków tak. W trybie Li regulator podaje napięcie powyżej 13,2 V przez 10 s, robi przerwę i mierzy akumulator – na wyświetlaczu widać „ACT”. Panele muszą dawać co najmniej 16 V (system 12 V) lub 30 V (24 V). Jeśli „ACT” trwa ponad 2 dni, potrzebna jest diagnostyka.

Do czego służy wyjście LOAD?

Do zasilania odbiorników DC do 20 A, np. oświetlenia. Możesz je włączać ręcznie albo automatycznie: od zmierzchu do świtu, przez 1–14 h po zmroku, od razu po zmroku lub całą dobę. Odbiornik musi mieć napięcie akumulatora – odbiornik 12 V w systemie 24 V uszkodzi regulator.

Jaki bezpiecznik zastosować?

Na przewodzie akumulatora 40–50 A – regulator nie ma wbudowanego bezpiecznika po tej stronie. Bezpiecznik PV dobierasz jako prąd paneli × 1,56 (przy panelach równolegle – suma prądów × 1,56).

Czy czujnik temperatury jest potrzebny?

Przy akumulatorach kwasowo-ołowiowych czujnik RTSCC z zestawu koryguje napięcie ładowania o −3 mV/°C na ogniwo. Przy litowych regulator nie kompensuje temperatury, a instrukcja zabrania stosowania czujnika z akumulatorem LiFePO₄ z BMS.

Czy regulator można zamontować na zewnątrz?

Nie. Obudowa ma stopień ochrony IP32, a instrukcja przewiduje montaż wyłącznie w pomieszczeniu, bez bezpośredniego słońca, z dala od wody i z odstępem min. 150 mm nad i pod regulatorem.

Co oznacza kod E10 na wyświetlaczu?

Przepięcie po stronie paneli – napięcie łańcucha przekracza 100 V. Zmniejsz liczbę paneli połączonych szeregowo. Pozostałe kody (E1–E8) opisuje tabela w sekcji Ustawienia i LOAD.

W jakiej kolejności podłączać przewody?

Najpierw akumulator, potem panele, na końcu odbiorniki. Jeśli panele podłączysz przed akumulatorem, ochrona przed odwrotną polaryzacją nie działa.
