SKU: RNG-BATT-CM100 | Model: RBT12100LFP-M | Waga: 9,9 kg
Renogy Core Mini 12,8 V 100 Ah to akumulator LiFePO₄ w rozmiarze Group 22NF: 229 × 138 × 213 mm i 9,9 kg. Przyjmuje i oddaje do 100 A prądu ciągłego, chwilowo 300 A przez 5 s, a BMS sam blokuje ładowanie w temperaturze ≤ 0 °C. Obudowa IP65 pozwala na montaż także na boku – w przyczepach, małych kamperach, łodziach i zasilaniu awaryjnym.
Monitoring przez bocznik: akumulator nie ma Bluetooth ani portu komunikacyjnego. Stan naładowania w aplikacji Renogy i na Renogy ONE Core zobaczysz po dodaniu Battery Shunt 300 (sprzedawany osobno).
Opis produktu
Pełne 100 Ah w rozmiarze Group 22NF
Core Mini 12,8 V 100 Ah ma wymiary 229 × 138 × 213 mm i waży 9,9 kg. Producent opisuje go jako bezpośredni zamiennik akumulatorów w rozmiarze BCI Group 22NF i przewiduje do przyczep typu teardrop i małych kamperów, na kajaki i łodzie (silniki trolling, echosondy) oraz do zasilania awaryjnego w domu.
Akumulator możesz ustawić na dnie albo na dowolnym boku – nie wolno go tylko odwracać zaciskami w dół. Obudowa ma stopień ochrony IP65, a metalowe przekładki między ogniwami zwiększają odporność na wibracje. Nad akumulatorem zostaw 5–10 cm wolnego miejsca, a od strony szyn zbiorczych co najmniej 20 cm.
Ogniwa LiFePO₄ i BMS, który pilnuje temperatury
Wewnątrz pracują ogniwa litowo-żelazowo-fosforanowe klasy motoryzacyjnej. Producent podaje 5000 cykli przy 80% głębokości rozładowania (0,5C, 25 °C). Wbudowany BMS chroni ogniwa przed przeładowaniem, głębokim rozładowaniem, przegrzaniem, przetężeniem i zwarciem, a podczas ładowania wyrównuje ich napięcia.
Gdy temperatura spadnie do 0 °C, BMS zatrzymuje ładowanie i wznawia je dopiero od 3 °C. Rozładowywać akumulator możesz w zakresie od −20 do 55 °C. Core Mini 100 Ah nie ma funkcji grzania, więc ładować go można tylko w temperaturze od 0 do 50 °C.
Najważniejsze funkcje
Blokada ładowania w zimnie
BMS wyłącza ładowanie przy ≤ 0 °C i włącza je ponownie od 3 °C.
Rozmiar Group 22NF
229 × 138 × 213 mm i 9,9 kg – zmieści się w ciasnym schowku.
Montaż na boku
Dowolna pozycja poza zaciskami w dół. Obudowa IP65 odporna na kurz i zachlapania.
100 A ciągle, 300 A szczytowo
Tyle samo przy ładowaniu i rozładowaniu, 300 A przez 5 s.
Do 16 sztuk w banku
Do 8 równolegle, 4 szeregowo (48 V) albo 4S4P – razem 20,48 kWh.
Bluetooth z bocznikiem
Battery Shunt 300 przesyła dane do aplikacji Renogy i na Renogy ONE Core.
Wymiary według instrukcji producenta, tolerancja ±0,5 mm.
Wymiary
Group 22NF: 229 × 138 × 213 mm
Core Mini 100 Ah waży 9,9 kg. Zaciski mają gwint M8 – standardowo przykręca się je śrubami M8 × 1,25 × 12 mm, a gdy na zacisku jest kilka końcówek oczkowych, używasz dwóch dłuższych śrub M8 × 1,25 × 15 mm z zestawu.
Moment dokręcania zacisków 10–12 N·m, klucz 13 mm
Stopień ochrony IP65
Tolerancja wymiarów ±0,5 mm
BMS i bezpieczeństwo
Ładowanie zatrzymuje się przy 0 °C
BMS sam blokuje ładowanie w temperaturze ≤ 0 °C i wznawia je od 3 °C. Pilnuje też napięcia ogniw, temperatury i prądu. Progi według instrukcji (orientacyjne):
Przepięcie
ogniwo ≥ 3,75 V, powrót ≤ 3,55 V
Podnapięcie
ogniwo ≤ 2,2 V, powrót ≥ 2,7 V
Ładowanie
blokada ≤ 0 °C i ≥ 50 °C
Rozładowanie
blokada ≥ 67 °C
Prąd ładowania
odcięcie ≥ 110 A
Prąd rozładowania
odcięcie ≥ 550 A
Zwarcie
odcięcie ≥ 1000 A
Balansowanie
pasywne, podczas ładowania
Montaż
Na dnie albo na boku

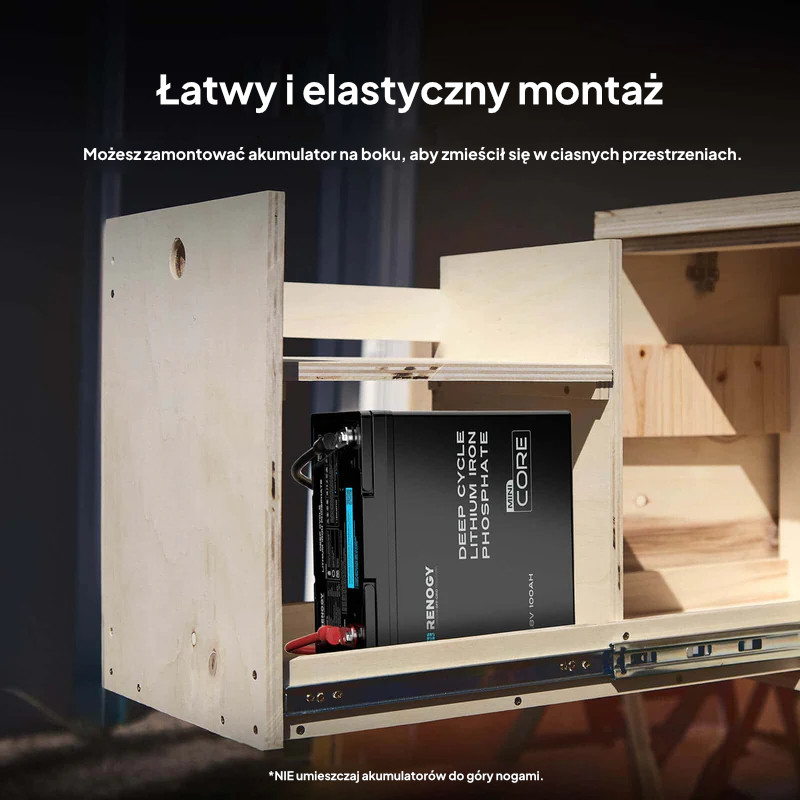

Akumulator zmieścisz w szufladzie czy wąskim schowku, bo może leżeć na boku. Instrukcja zaleca ustawienie na dnie i zabrania montażu do góry nogami, czyli zaciskami w dół.
Suche, czyste i wentylowane miejsce
5–10 cm wolnego miejsca nad akumulatorem
Co najmniej 20 cm od strony szyn zbiorczych
Opcjonalne mocowanie: taca (4 wkręty ST6,3 × 22) i pas
Monitoring
Bluetooth dzięki Battery Shunt 300
Sam akumulator nie ma modułu Bluetooth ani portu komunikacyjnego, dlatego moduły BT-1 i BT-2 do niego nie pasują. Po dodaniu Battery Shunt 300 stan naładowania zobaczysz w aplikacji Renogy (DC Home) i na Renogy ONE Core.
Renogy sprzedaje też zestawy tego akumulatora z przewodowym monitorem 500 A, który pokazuje dane na własnym wyświetlaczu.
Battery Shunt 300: aplikacja Renogy i Renogy ONE Core
Monitor 500 A: wyświetlacz bez aplikacji
Bocznik i monitor kupuje się osobno
Montaż krok po kroku
Akumulator może przyjechać częściowo naładowany – przed pierwszym użyciem naładuj go do pełna. Schematy są poglądowe; przekroje przewodów i zabezpieczenia dobierze elektryk.
Instrukcja dopuszcza do 8 akumulatorów równolegle: 800 Ah, 10,24 kWh.4 szt. szeregowo to system 48 V (nominalnie 51,2 V). Maksymalnie 16 szt. w układzie 4S4P: 400 Ah, 20,48 kWh.
Schemat poglądowy. Instrukcja wymienia ładowanie z regulatora solarnego, ładowarki DC-DC i ładowarki sieciowej zgodnych z LiFePO₄. Bezpiecznik akumulatora dobiera elektryk do prądu instalacji, Battery Shunt 300 jest opcją.
1
Sprawdź akumulator
Zdejmij osłony zacisków i obejrzyj obudowę. Jeśli łączysz kilka akumulatorów, każdy naładuj osobno do pełna – różnica napięć musi być mniejsza niż 0,1 V.
2
Wybierz miejsce
Suche, czyste i wentylowane. Na dnie (zalecane) lub na boku, nigdy zaciskami w dół. Zostaw 5–10 cm nad akumulatorem i min. 20 cm od strony szyn zbiorczych.
3
Dobierz przewody
Przekrój dobierz do prądu według tabeli w instrukcji (przewody miedziane do 4 m). Przy 100 A tabela wskazuje co najmniej 6 AWG (13,3 mm², 105 A). Dłuższe przewody mogą wymagać większego przekroju, a całe okablowanie nie powinno przekraczać 10 m.
4
Zabezpiecz obwód
Zamontuj bezpiecznik akumulatora dobrany przez elektryka do prądu instalacji. Instrukcja zaleca zasilanie odbiorników przez urządzenie z funkcją odłączania przy niskim napięciu (LVD).
5
Podłącz przewody
Końcówki oczkowe M8 przykręć momentem 10–12 N·m kluczem 13 mm. Gdy na zacisku jest kilka końcówek, użyj długich śrub M8 × 1,25 × 15 mm z zestawu.
6
Ustaw ładowanie
W regulatorze, ładowarce DC-DC i ładowarce sieciowej ustaw 14,4 V (±0,2 V) – pełna tabela poniżej. Przed pierwszym użyciem naładuj akumulator do pełna.
Instalację powinien wykonać wykwalifikowany elektryk. Pracuj w rękawicach izolacyjnych. Nie ładuj akumulatora poniżej 0 °C i używaj wyłącznie ładowarek przeznaczonych do LiFePO₄. Nie łącz akumulatorów różniących się chemią, pojemnością, napięciem, marką lub modelem ani kupionych w odstępie ponad pół roku. Do gaszenia pożaru służą gaśnice FM-200 lub CO₂.
Ustawienia ładowania
Instrukcja nie podaje nazw trybów ładowania, tylko napięcia. W każdym urządzeniu ładującym – regulatorze solarnym, ładowarce DC-DC i ładowarce sieciowej – ustaw napięcie ładowania 14,4 V i używaj wyłącznie sprzętu przeznaczonego do akumulatorów LiFePO₄. Ładowanie standardowe: prąd 50 A do 14,4 V, potem stałe napięcie, aż prąd spadnie poniżej 5 A – zwykle ok. 2,5 h.
Zakresy z tabeli specyfikacji w instrukcji. BMS zatrzymuje ładowanie przy ≤ 0 °C i wznawia je od 3 °C.
Nastawy dla regulatorów, ładowarek i inwerterów
Parametr
12 V (1 szt.)
24 V (2S)
48 V (4S)
Napięcie ładowania (Charge/Boost)
14,4 V
28,8 V
57,6 V
Napięcie absorpcji (Bulk/Absorption)
14,4 V
28,8 V
57,6 V
Powrót do ładowania (Boost Return)
13,2 V
26,4 V
52,8 V
Odłączenie przy przepięciu (Overvoltage Disconnect)
15,0 V
30,0 V
60,0 V
Ponowne załączenie po przepięciu (Overvoltage Reconnect)
14,2 V
28,4 V
56,8 V
Ponowne załączenie odbiorników (Low Voltage Reconnect)
12,6 V
25,2 V
50,4 V
Ostrzeżenie o niskim napięciu (Undervoltage Warning)
12,0 V
24,0 V
48,0 V
Wyłączenie przy niskim napięciu (Undervoltage Shutdown)
10,0 V
20,0 V
40,0 V
Instrukcja podaje wartości dla jednego akumulatora i nakazuje mnożyć je ×2 dla 24 V i ×4 dla 48 V. Tolerancja napięcia ładowania: ±0,2 V (dla 12 V).
W tabeli instrukcji jest też drugi wiersz „Bulk/Absorption Voltage: 14.4V / Disabled”. Osobnej wartości napięcia podtrzymania (float) instrukcja nie podaje – zaznacza tylko, że pozostawienie akumulatora na podtrzymaniu nie szkodzi, bo ogniwa są dalej balansowane.
Stan naładowania według napięcia
Napięcie jałowe akumulatora 12 V zmierzone po 30 minutach bez ładowania i rozładowania (wartości orientacyjne z instrukcji).
Stan naładowania (SOC)
Napięcie jałowe
100%
13,6 V
99%
13,4 V
90%
13,2 V
70%
13,1 V
40%
13,0 V
30%
12,9 V
20%
12,8 V
14%
12,7 V
9%
12,6 V
0%
10,0 V
Dane techniczne
Ogniwa i pojemność
Model
RBT12100LFP-M
Ogniwa
LiFePO₄ klasy motoryzacyjnej, metalowe przekładki między ogniwami
Napięcie nominalne
12,8 V
Pojemność znamionowa
100 Ah (0,5C, 25 °C)
Energia
1280 Wh
Żywotność
5000 cykli przy 80% DOD (0,5C, 25 °C)
Rozmiar BCI
Group 22NF
Prądy
Maks. ciągły prąd ładowania
100 A
Ładowanie standardowe
50 A do 14,4 V, potem stałe napięcie do spadku prądu poniżej 5 A (zwykle ok. 2,5 h)
Maks. ciągły prąd rozładowania
100 A
Prąd szczytowy
300 A przez 5 s
Napięcia i ładowanie
Zakres napięć
10–14,8 V
Napięcie ładowania
14,4 V (±0,2 V)
Wyłączenie przy niskim napięciu (inwerter)
10,0 V
Balansowanie ogniw
pasywne (rezystor bocznikujący), tylko podczas ładowania
Wybudzanie po głębokim rozładowaniu
ładowarką lub regulatorem z funkcją aktywacji litu (lithium activation / force charging)
Temperatury
Ładowanie
0–50 °C
Rozładowanie
od −20 do 55 °C
Przechowywanie
od −25 do 65 °C
Wilgotność pracy
10–95%
Blokada ładowania w niskiej temperaturze
≤ 0 °C, powrót ≥ 3 °C
Grzanie
brak
Zabezpieczenia BMS
Przepięcie ogniwa
≥ 3,75 V, powrót ≤ 3,55 V
Podnapięcie ogniwa
≤ 2,2 V, powrót ≥ 2,7 V
Wysoka temperatura przy ładowaniu
≥ 50 °C, powrót ≤ 47 °C
Wysoka temperatura przy rozładowaniu
≥ 67 °C, powrót ≤ 52 °C
Przetężenie ładowania
≥ 110 A, powrót po rozładowaniu prądem ≥ 1 A
Przetężenie rozładowania
≥ 550 A, powrót po odłączeniu obciążenia
Zwarcie
≥ 1000 A, powrót po usunięciu zwarcia
Budowa i montaż
Wymiary (D × S × W)
229 × 138 × 213 mm (±0,5 mm)
Waga
9,9 kg
Stopień ochrony
IP65
Zaciski
M8; śruby M8 × 1,25 × 12 mm, długie M8 × 1,25 × 15 mm do kilku końcówek
Moment dokręcania
10–12 N·m (klucz 13 mm)
Pozycja montażu
na dnie (zalecana) lub na boku, nie zaciskami w dół
Wolna przestrzeń
5–10 cm nad akumulatorem, min. 20 cm od strony szyn zbiorczych
Mocowanie opcjonalne
taca (4 wkręty ST6,3 × 22) i pas mocujący
Łączenie
do 8 równolegle, do 4 szeregowo (48 V), maks. 16 szt. w układzie 4S4P (20,48 kWh)
Komunikacja
Bluetooth / port komunikacyjny
brak
Monitoring
Battery Shunt 300 (aplikacja Renogy, Renogy ONE Core) lub przewodowy monitor 500 A – osobno
Certyfikaty i kody
Certyfikaty
UN38.3, CE, UKCA, FCC, IC, PSE, RCM, RoHS
Dokumentacja bezpieczeństwa
karta charakterystyki (MSDS)
Kod kreskowy (wersja EU/DE)
840315230378 (EAN-13: 0840315230378)
Temperatury według tabeli specyfikacji w instrukcji. W opisie logiki ładowania instrukcja wspomina o ładowaniu do 55 °C, a strony producenta podają rozładowanie do 60 °C – BMS odcina jednak ładowanie już przy ≥ 50 °C.
Progi BMS mają według instrukcji charakter orientacyjny. Tabela BMS modelu 100 Ah nie podaje progu odcięcia rozładowania w niskiej temperaturze.
Porównanie modeli
Trzy akumulatory Core Mini mają to samo napięcie 12,8 V, ogniwa LiFePO₄, obudowę IP65 i monitoring przez bocznik. Modele 200 i 300 Ah mają tę samą obudowę, ale różnią się prądem ładowania, wagą i progami BMS. Wszystkie wartości z instrukcji producenta.
Model 200 Ah: angielska instrukcja wspomina o 8 akumulatorach równolegle, a niemiecka instrukcja, FAQ na stronie niemieckiej i tabele konfiguracji – o 4. Podajemy wartość ostrożniejszą.
W zestawie
1×Akumulator Renogy Core Mini 12,8 V 100 Ah LiFePO₄
2×Długie śruby zacisków M8 × 1,25 × 15 mm
1×Instrukcja obsługi
Do montażu instrukcja wymienia klucz 13 mm, dwa przewody z końcówkami oczkowymi M8, rękawice izolacyjne i multimetr. Przewody, bezpiecznik oraz Battery Shunt 300 lub monitor 500 A kupuje się osobno.
Pytania i odpowiedzi
Czy mogę ładować akumulator zimą?
Tylko gdy akumulator ma od 0 do 50 °C. Przy ≤ 0 °C BMS sam zatrzymuje ładowanie i wznawia je od 3 °C. Rozładowywać możesz od −20 do 55 °C. Core Mini 100 Ah nie ma funkcji grzania.
Czy akumulator ma Bluetooth?
Nie, nie ma też portu komunikacyjnego, dlatego moduły BT-1 i BT-2 do niego nie pasują. Stan naładowania w aplikacji Renogy (DC Home) i na Renogy ONE Core zobaczysz po dodaniu Battery Shunt 300, sprzedawanego osobno.
Jak ustawić regulator ładowania lub ładowarkę?
Instrukcja podaje napięcia, a nie nazwy trybów. Ustaw napięcie ładowania na 14,4 V (±0,2 V), powrót do ładowania na 13,2 V i odłączenie przy przepięciu na 15,0 V. W inwerterze: ostrzeżenie przy 12,0 V, wyłączenie przy 10,0 V i ponowne załączenie przy 12,6 V. Pełna tabela jest w sekcji Ustawienia ładowania.
Jakim prądem ładować?
Instrukcja opisuje ładowanie standardowe prądem 50 A do napięcia 14,4 V, a potem stałym napięciem, aż prąd spadnie poniżej 5 A – zwykle trwa to ok. 2,5 h. Maksymalny ciągły prąd ładowania to 100 A.
Ile akumulatorów mogę połączyć?
Do 8 równolegle (12 V, 800 Ah, 10,24 kWh), do 4 szeregowo (48 V) albo maksymalnie 16 sztuk w układzie 4S4P (48 V, 400 Ah, 20,48 kWh). Łącz tylko akumulatory tego samego modelu, kupione w odstępie nie większym niż pół roku, przewodami o jednakowej długości.
Jak przygotować akumulatory do połączenia?
Naładuj każdy osobno do pełna i sprawdź, czy różnica napięć jest mniejsza niż 0,1 V. Potem połącz akumulatory równolegle i zostaw na 12–24 h. Instrukcja zaleca powtarzać to wyrównanie co 6 miesięcy.
Czy mogę zamontować akumulator na boku?
Tak, na dowolnym boku, ale nie zaciskami w dół. Instrukcja zaleca ustawienie na dnie, 5–10 cm wolnego miejsca nad akumulatorem i co najmniej 20 cm od strony szyn zbiorczych.
Czy zastąpi akumulator w rozmiarze 22NF?
Producent opisuje Core Mini 100 Ah jako bezpośredni zamiennik akumulatorów BCI Group 22NF. Wymiary to 229 × 138 × 213 mm (±0,5 mm), waga 9,9 kg, zaciski M8. Sprawdź też, czy Twoja ładowarka pozwala ustawić 14,4 V.
Jak przechowywać akumulator, np. przez zimę?
Naładuj go do 30–50%, odłącz od instalacji i trzymaj w suchym, wentylowanym miejscu, bez słońca i wilgoci, w temperaturze od −25 do 65 °C. Doładowuj co 3–6 miesięcy, a po wyjęciu z magazynu naładuj do pełna.
Akumulator nie działa po głębokim rozładowaniu – co zrobić?
Jeśli nie przyjmuje ani nie oddaje prądu powyżej 1 A albo jego napięcie jałowe spadło poniżej 10 V, trzeba go wybudzić ładowarką lub regulatorem z funkcją aktywacji akumulatorów litowych (lithium activation / force charging). Po wyłączeniu przez zabezpieczenie podnapięciowe odłącz odbiorniki i jak najszybciej ładuj akumulator prądem powyżej 1 A.
Jak sprawdzić stan naładowania bez monitora?
Odłącz ładowanie i odbiorniki na 30 minut, a potem zmierz napięcie: 13,6 V to ok. 100%, 13,2 V – 90%, 13,0 V – 40%, 12,8 V – 20%. To wartości orientacyjne; pełna tabela jest w sekcji Ustawienia ładowania.
Jak dbać o zaciski?
Okresowo sprawdzaj zaciski i przewody oraz dokręcenie (10–12 N·m). Instrukcja zaleca nakładanie na zaciski smaru izolacyjnego.
