Opis produktu

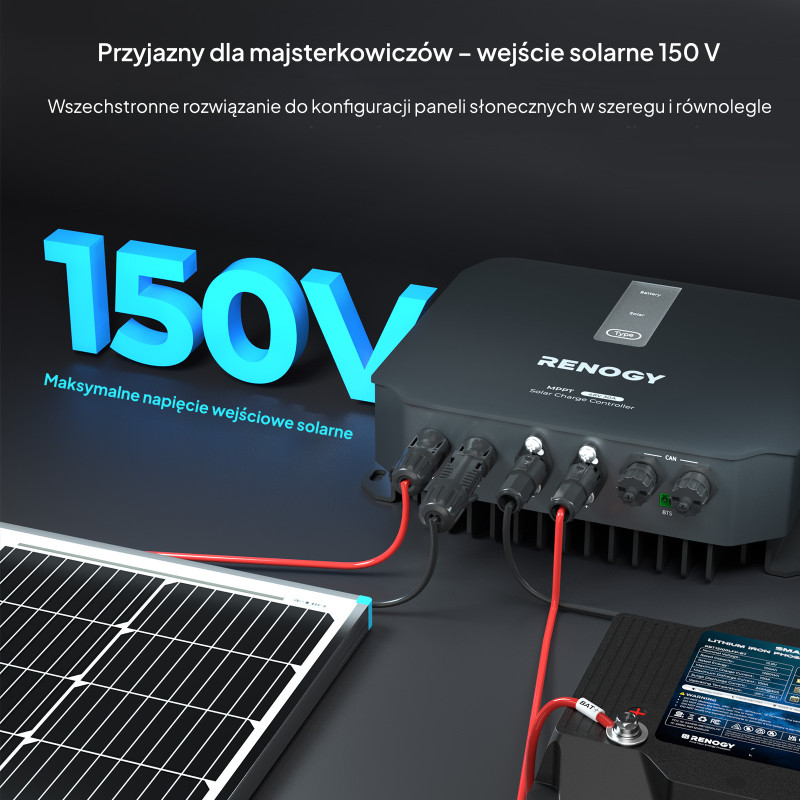

Złącza PV i akumulatora regulatora Renogy RCC30REGO z podłączonymi przewodami

Panele do 150 V i cztery napięcia systemu

RCC30REGO to regulator MPPT do instalacji off-grid 12, 24, 36 i 48 V – akumulator może mieć napięcie od 8 do 64 V. Ładuje prądem do 30 A, a sprawność śledzenia punktu mocy maksymalnej przekracza według instrukcji 99,9%, przy sprawności przetwarzania powyżej 97%.

Wejście PV przyjmuje do 150 V napięcia obwodu otwartego i do 25 A prądu, więc panele połączysz szeregowo, równolegle lub szeregowo-równolegle. Znamionowa moc paneli to 440 W przy 12 V, 880 W przy 24 V, 1314 W przy 36 V i 1700 W przy 48 V – powyżej tej mocy regulator ogranicza moc wejściową.

Akumulatory kwasowo-ołowiowe (SLD/AGM, żelowe, zalewane) regulator rozpoznaje automatycznie. Dla LiFePO₄ przyjmuje 12 V; akumulator litowy 24, 36 lub 48 V (także 15S albo 16S) ustawisz w aplikacji.

Regulator Renogy RCC30REGO zamontowany w kamperze, gniazda CAN do RV-C

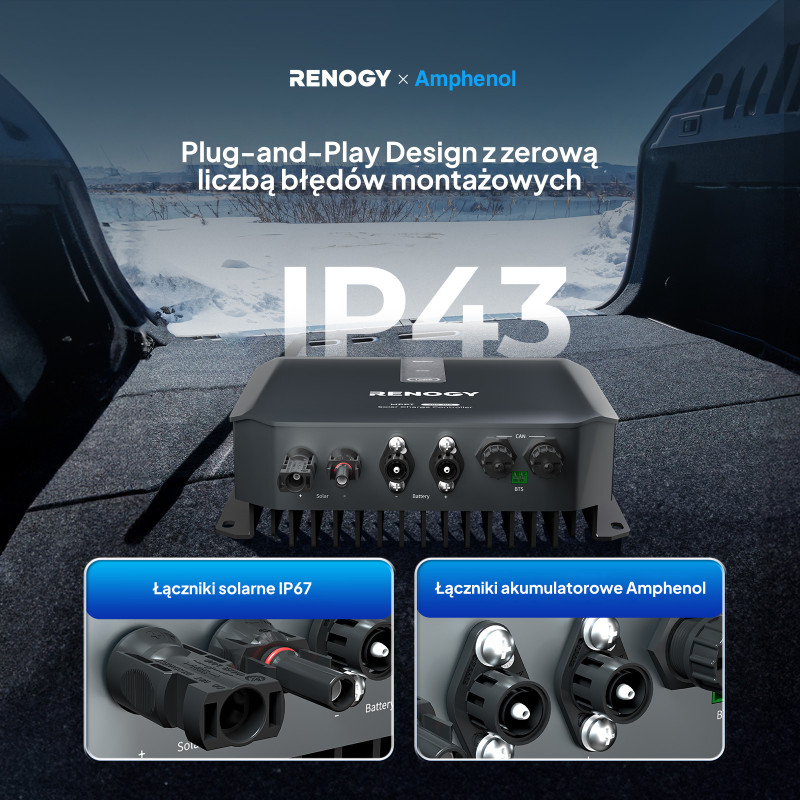

Bluetooth, RV-C i obudowa IP43

Bluetooth jest wbudowany: aplikacja Renogy DC Home pokazuje pracę regulatora, pozwala zmienić parametry ładowania, przekazuje alarmy i aktualizuje oprogramowanie. Dwa gniazda CAN łączą regulator z magistralą RV-C w kamperze albo z urządzeniami Renogy – także z Renogy ONE Core.

Obudowa ma stopień ochrony IP43 i żebrowany radiator. Regulator pracuje od −35 do +65 °C (powyżej +45 °C ogranicza moc) i do 3500 m n.p.m. Przewody akumulatora wpinasz w zatrzaskowe złącza Amphenol.

W zestawie jest czujnik temperatury akumulatora (3 m) do kompensacji napięcia ładowania akumulatorów kwasowo-ołowiowych. Z akumulatorami LiFePO₄ z BMS czujnika się nie stosuje.

Budowa regulatora Renogy RCC30REGO: złącza PV i akumulatora, gniazda CAN, BTS, przycisk Type i diody

Przyłącza

Wszystkie złącza od strony radiatora

Złącza paneli, akumulatora, czujnika temperatury i komunikacji są w jednym rzędzie. Diody Solar i Battery oraz przycisk Type masz na górnej ściance. Przy montażu na ścianie regulator wisi złączami w dół.

Solar + / −: złącza przewodów paneli PV
Battery − / +: zatrzaskowe złącza Amphenol przewodów akumulatora
CAN × 2: komunikacja RV-C i z urządzeniami Renogy (7-pin)
BTS: gniazdo czujnika temperatury akumulatora – czujnik 3 m w zestawie
Solar / Battery: diody stanu ładowania i akumulatora
Type: przycisk wyboru typu akumulatora

Komunikacja

Aplikacja przez Bluetooth, kamper przez RV-C

Aplikacja DC Home łączy się z regulatorem przez wbudowany Bluetooth z odległości do 3 m. Renogy ONE Core może odbierać dane bezprzewodowo albo przewodowo – pod warunkiem, że regulator nie komunikuje się wtedy z innym urządzeniem.

2 gniazda CAN 7-pin – magistrala RV-C z terminatorami 120 Ω na obu końcach
odgałęzienie do 6 m, magistrala RV-C do 30 m
bez RV-C: łańcuch z Renogy ONE Core (adapter 7-pin → RJ45 i kabel CAT5) lub z urządzeniami REGO
kabli i adapterów CAN nie ma w zestawie

Podłączenie akumulatora

Najpierw akumulator, potem panele

Instrukcja wymaga podłączenia akumulatora przed panelami – zabezpieczenie przed odwrotną polaryzacją nie działa, jeśli panele podłączysz pierwsze. Przewody wpinasz w złącza Amphenol do kliknięcia, zaczynając od minusa.

bezpiecznik ANL 40 A w przewodzie dodatnim akumulatora
na akumulatorze najpierw minus, potem plus (oczka M10)
przewody 10 AWG (5,3 mm²) do 3 m
wtyk Amphenol zdejmujesz, wciskając przycisk i ciągnąc prostopadle

Przycisk Type regulatora Renogy RCC30REGO: kolejność typów akumulatorów i kolory wskaźnika

Typ akumulatora

Jeden przycisk, kolor pokazuje typ

Po montażu ustaw typ akumulatora przyciskiem Type – kolejne naciśnięcia zmieniają typ w pętli, a kolor wskaźnika pokazuje wybór. Zły typ może uszkodzić regulator.

Zielony: SLD/AGM
Pomarańczowy: żelowy (GEL)
Fioletowy ciągły: litowy 12 V, wybudzanie wyłączone
Fioletowy migający: litowy 12 V, wybudzanie włączone
Biały: tryb użytkownika
Czerwony: zalewany (FLD)

Montaż krok po kroku

Schemat pokazuje podłączenie według instrukcji Renogy: panele przez bezpiecznik PV, akumulator przez bezpiecznik ANL 40 A, czujnik temperatury przy akumulatorze kwasowo-ołowiowym i opcjonalna komunikacja. Przewody i bezpieczniki podaje tabela.

Schemat poglądowy według instrukcji Renogy RCC30REGO (s. 4, 7–14): bezpieczniki na przewodach dodatnich, najpierw akumulator, potem panele. Czujnik temperatury BTS stosuje się tylko z akumulatorami kwasowo-ołowiowymi.

Znamionowa moc ładowania według instrukcji (s. 10, 32). Powyżej tej mocy regulator ogranicza moc wejściową. Niezależnie od napięcia systemu napięcie obwodu otwartego paneli nie może przekroczyć 150 V, a prąd zwarciowy 25 A.

Przewody i bezpieczniki według instrukcji

Połączenie	do 3 m	3–6 m	6–9 m	Bezpiecznik
Panele PV	10 AWG (5,3 mm²)	10–8 AWG (5,3–8,4 mm²)	8 AWG (8,4 mm²)	prąd zwarciowy paneli (Isc) × 1,56
Akumulator	10 AWG (5,3 mm²)	10–8 AWG (5,3–8,4 mm²)	8 AWG (8,4 mm²)	ANL 40 A

Przekroje według instrukcji Renogy (s. 7, 9) przy spadku napięcia poniżej 3%; wartości w mm² to przeliczenie z AWG. Przewody zasilające do 10 m, komunikacyjne poniżej 6 m. Bezpiecznik PV dobierasz do prądu zwarciowego całej instalacji paneli.

Wymiary według instrukcji Renogy (s. 32–33): 250 × 188 × 80 mm, głębokość ze złączami 218 mm, szerokość korpusu 224,5 mm, otwory montażowe Ø 7 mm.

Temperatura otoczenia według instrukcji Renogy (s. 5, 33). Ładowanie zatrzymuje się, gdy temperatura akumulatora przekroczy 65 °C (wznowienie poniżej 60 °C) albo spadnie poniżej −35 °C (wznowienie powyżej −30 °C).

1

Sprawdź instalację

Napięcie obwodu otwartego łańcucha paneli do 150 V, prąd zwarciowy do 25 A, akumulator do 64 V, moc paneli według wykresu. Przed podłączaniem zakryj panele.

2

Zamontuj regulator

Pionowo na ścianie złączami w dół albo poziomo na podłodze, w suchym pomieszczeniu, z odstępem 150 mm z każdej strony. Cztery wkręty ST6,3 z zestawu dokręć momentem 3,5 N·m.

3

Podłącz akumulator

Przewody wepnij w regulator, zaczynając od minusa. W przewodzie dodatnim zamontuj bezpiecznik ANL 40 A, a na akumulatorze przykręć najpierw minus, potem plus.

4

Podłącz panele

Dopiero po akumulatorze: przewody PV wepnij w regulator (najpierw minus), zamontuj bezpiecznik PV i podłącz panele.

5

Czujnik i komunikacja

Czujnik BTS podłącz tylko przy akumulatorze kwasowo-ołowiowym. Opcjonalnie połącz gniazda CAN z RV-C, Renogy ONE Core lub urządzeniami REGO.

6

Ustaw typ akumulatora

Przyciskiem Type wybierz typ; akumulator litowy 24, 36 lub 48 V ustaw w aplikacji DC Home. Sprawdź diody – przy odłączaniu najpierw odłącz panele, potem akumulator.

Akumulator zawsze przed panelami. Zabezpieczenie przed odwrotną polaryzacją nie działa, gdy panele podłączysz pierwsze. Napięcie paneli powyżej 150 V i akumulator powyżej 64 V uszkadzają regulator. Nie montuj go w szczelnej skrzyni z akumulatorami zalewanymi.

Ustawienia ładowania i sygnalizacja

Typ akumulatora wybierasz przyciskiem Type, a wszystkie nastawy – także tryb użytkownika – zmieniasz w aplikacji DC Home. Instrukcja podaje nastawy dla 48 V; dla 12, 24 i 36 V dzieli się je przez 4, 2 i 1,33. Poniżej wartości fabryczne przeliczone dla 12 V i oryginalna tabela 48 V.

Wykres poglądowy według instrukcji (s. 21, 29–30), napięcia dla systemu 12 V. Bulk: stały prąd do napięcia Boost. Boost: stałe napięcie i malejący prąd, domyślnie 120 min. Float: podtrzymanie – akumulatory litowe są ładowane bez etapu float i bez limitu czasu Boost. Wyrównywanie (SLD i FLD) co 30 dni przez 120 min.

Nastawy fabryczne – system 12 V

Parametr	SLD/AGM	GEL	FLD
Boost (absorpcja)	14,4 V	14,2 V	14,6 V
Powrót do Boost	14,3 V	14,1 V	14,5 V
Float	13,8 V	13,8 V	13,8 V
Powrót z float	13,2 V	13,2 V	13,2 V
Wyrównywanie	14,6 V	—	14,8 V
Ostrzeżenie o niskim napięciu / powrót	12,0 / 12,2 V	12,0 / 12,2 V	12,0 / 12,2 V
Odłączenie / ponowne załączenie	11,1 / 12,6 V	11,1 / 12,6 V	11,1 / 12,6 V
Wyłączenie nadnapięciowe	16,0 V	16,0 V	16,0 V
Czas Boost	120 min	120 min	120 min
Wyrównywanie: co / czas	30 dni / 120 min	—	30 dni / 120 min
Kompensacja temperatury	−3 mV/°C/2 V	−3 mV/°C/2 V	−3 mV/°C/2 V

Przeliczenie z tabeli 48 V według reguły z instrukcji (s. 21), zaokrąglone do 0,1 V. Nastaw dla akumulatora litowego 12 V instrukcja nie podaje wprost – sprawdzisz je w aplikacji DC Home.

Nastawy fabryczne – system 48 V (według instrukcji)

Parametr	SLD	GEL	FLD	Litowy 16S	Litowy 15S
Boost (absorpcja)	57,6 V	56,8 V	58,4 V	56,8 V	53,2 V
Powrót do Boost	57,3 V	56,5 V	58,1 V	56,5 V	52,9 V
Float / powrót z float	55,2 / 52,8 V	55,2 / 52,8 V	55,2 / 52,8 V	—	—
Wyrównywanie	58,4 V	—	59,2 V	—	—
Ostrzeżenie o niskim napięciu / powrót	48,0 / 48,8 V	48,0 / 48,8 V	48,0 / 48,8 V	48,0 / 48,8 V	48,0 / 48,8 V
Odłączenie / ponowne załączenie	44,4 / 50,4 V	44,4 / 50,4 V	44,4 / 50,4 V	44,4 / 50,4 V	44,4 / 50,4 V
Wyłączenie nadnapięciowe	64,0 V	64,0 V	64,0 V	64,0 V	64,0 V

Tryb użytkownika: napięcia regulowane w zakresie 36–68 V (dla 48 V), opóźnienia 1–10 s, czas Boost i wyrównywania 10–600 min, odstęp wyrównywania 0–250 dni. Instrukcja zastrzega tryb użytkownika dla 24, 36 i 48 V. Nie wyrównuj akumulatorów AGM, żelowych ani litowych bez zgody ich producenta.

Diody

Dioda	Stan	Znaczenie
Solar	zielona ciągła	ładowanie z paneli
Solar	wyłączona	nie wykryto paneli
Battery	zielona migająca	ładowanie
Battery	zielona ciągła	akumulator naładowany
Battery	żółta ciągła	zabezpieczenie przed przeciążeniem
Battery	czerwona ciągła	zabezpieczenie nadnapięciowe
Battery	czerwona migająca	zabezpieczenie przed nadmiernym rozładowaniem
Battery	wyłączona	nie wykryto akumulatora

Instrukcja nie ma tabeli kodów błędów – alarmy i wskazówki pokazuje aplikacja DC Home (s. 31).

Dane techniczne

Ogólne
Model	RCC30REGO
Typ	Regulator ładowania MPPT z Bluetooth i RV-C
Nazwa w sklepach Renogy	REGO 12V/24V/36V/48V 30A MPPT Solar Charge Controller
Wyjście do odbiorników (LOAD)	Brak
Wejście PV
Maks. napięcie PV	150 V (napięcie obwodu otwartego paneli)
Maks. prąd PV	25 A (także prąd zwarciowy instalacji)
Maks. moc PV	440 W (12 V) · 880 W (24 V) · 1314 W (36 V) · 1700 W (48 V)
Ograniczenie mocy PV	Tak – do mocy znamionowej
Bezpiecznik PV	Prąd zwarciowy paneli × 1,56
Ładowanie
Prąd ładowania	30 A
Napięcie systemu	12 / 24 / 36 / 48 V – autodetekcja dla akumulatorów nielitowych
Zakres napięcia akumulatora	8–64 V
Typy akumulatorów	SLD/AGM, GEL, FLD, LiFePO₄ (48 V: 15S lub 16S), tryb użytkownika
Akumulatory litowe	Domyślnie 12 V; 24 / 36 / 48 V ustawiane w aplikacji DC Home lub Renogy ONE
Etapy ładowania	Bulk, Boost (domyślnie 120 min), float, wyrównywanie (SLD i FLD); litowe bez float
Kompensacja temperatury	−3 mV/°C/2 V z czujnikiem BTS – tylko akumulatory kwasowo-ołowiowe
Wybudzanie akumulatorów litowych	Tak – fabrycznie wyłączone, włączane w aplikacji
Sprawność
Sprawność śledzenia MPPT	> 99,9%
Sprawność przetwarzania	> 97%
Pobór własny	0,576 W (12 V) · 0,672 W (24 V) · 0,972 W (36 V) · 1,344 W (48 V)
Hałas	< 30 dB
Zabezpieczenia
Panele PV	Przepięcie, odwrotna polaryzacja, zwarcie, ograniczenie mocy
Akumulator	Nadnapięcie, podnapięcie, odwrotne podłączenie, zwarcie, przegrzanie (65 °C) i zbyt niska temperatura (−35 °C)
Regulator	Przegrzanie, prąd wsteczny w nocy, Battery Protection Unit (BPU)
Uwaga	Ochrona przed odwrotną polaryzacją nie działa, gdy panele podłączy się przed akumulatorem
Komunikacja
Bluetooth	Wbudowany – aplikacja Renogy DC Home, aktualizacja oprogramowania OTA
CAN / RV-C	2 gniazda 7-pin – magistrala RV-C, urządzenia Renogy
Renogy ONE Core	Bezprzewodowo (Bluetooth) lub przewodowo
Praca równoległa	Do 2 regulatorów (według specyfikacji)
Warunki pracy
Temperatura pracy	−35…+65 °C, powyżej +45 °C ograniczanie mocy
Temperatura przechowywania	−35…+80 °C
Wilgotność	0–95%, bez kondensacji
Stopień ochrony	IP43
Wysokość n.p.m.	Do 3500 m, pełna moc do 3000 m
Budowa i montaż
Wymiary	250 × 188 × 80 mm (218 mm ze złączami)
Waga	< 3,6 kg
Złącza akumulatora	Zatrzaskowe Amphenol, przewody 10 AWG do 3 m, bezpiecznik ANL 40 A
Montaż	Pionowo złączami w dół lub poziomo; odstęp 150 mm; 4 wkręty ST6,3 (3,5 N·m), otwory Ø 7 mm
Certyfikaty
Według instrukcji	CE, FCC, RoHS, RCM, SAA, UL 1741

Dane według instrukcji Renogy RCC30REGO (wersja A0, 13.08.2024). Przekroje w mm² to przeliczenie z AWG.

Porównanie modeli

Trzy regulatory MPPT Renogy z naszej oferty różnią się napięciem systemu, wejściem PV, komunikacją i obudową. Wszystkie ładują akumulatory kwasowo-ołowiowe i LiFePO₄ i mają w zestawie czujnik temperatury akumulatora.

Maksymalna moc paneli dla systemu 24 V według instrukcji producenta. Przy 48 V tylko model RCC30REGO: do 1700 W.

Parametr	Renogy 12–48 V 30 A	REGO 12/24 V 30 A	Rover Li 40 A
Model	RCC30REGO	RCC2430REGO	RNG-CTRL-RVR40
Prąd ładowania	30 A	30 A	40 A
Napięcie systemu	12 / 24 / 36 / 48 V	12 / 24 V	12 / 24 V
Maks. napięcie PV	150 V	100 V	100 V
Maks. moc PV przy 12 V	440 W	450 W	520 W
Maks. moc PV przy 24 V	880 W	900 W	1040 W
Maks. moc PV przy 48 V	1700 W	—	—
Sprawność śledzenia MPPT	> 99,9%	do 99%	> 99%
Bluetooth	wbudowany	wbudowany	moduł BT-2 (opcja, RS485)
CAN / RV-C	2 gniazda	2 gniazda	—
Wyjście LOAD	—	—	20 A
Wyświetlacz	diody	diody	LCD i diody
Stopień ochrony	IP43	IP43	IP32
Temperatura pracy	−35…+65 °C	−30…+80 °C	−35…+45 °C
Wymiary	250 × 188 × 80 mm	169 × 122 × 60 mm	238 × 172 × 77 mm
Waga	< 3,6 kg	< 3,6 kg	2,0 kg
Cena brutto	1 287,86 zł	1 028,93 zł	860,20 zł

Dane według instrukcji producenta; szczegóły na kartach poszczególnych modeli. Ceny brutto zawierają VAT 23%.

W zestawie

1×Regulator ładowania Renogy RCC30REGO
1×Czujnik temperatury akumulatora BTS (3 m)
4×Wkręty montażowe ST6,3
1×Skrócona instrukcja (Quick Guide)

Bezpiecznika ANL 40 A, przewodów akumulatora i paneli, bezpiecznika PV ani kabli i adapterów CAN nie ma w zestawie. Producent zastrzega, że zawartość zestawu może się różnić zależnie od wersji.

Pytania i odpowiedzi

Jakie panele mogę podłączyć?

Napięcie obwodu otwartego (Voc) całego łańcucha paneli nie może przekroczyć 150 V, a prąd zwarciowy – 25 A. Panele łączysz szeregowo, równolegle lub szeregowo-równolegle. Znamionowa moc paneli to 440 W przy 12 V, 880 W przy 24 V, 1314 W przy 36 V i 1700 W przy 48 V.

Co się stanie, jeśli podłączę więcej paneli niż 440 W przy 12 V?

Instrukcja zaleca nie przekraczać mocy znamionowej. Regulator ma ograniczenie mocy PV – powyżej 440 / 880 / 1314 / 1700 W ogranicza moc wejściową do tej wartości. Limitu 150 V i 25 A nie wolno przekraczać: zbyt wysokie napięcie paneli uszkadza regulator.

Czy regulator sam rozpozna napięcie akumulatora?

Tylko akumulatora kwasowo-ołowiowego (12, 24, 36 lub 48 V). Akumulator litowy regulator domyślnie traktuje jako 12 V – dla 24, 36 i 48 V ustawiasz parametry w aplikacji DC Home lub Renogy ONE, a dla 48 V wybierasz też 15S albo 16S.

Jak ustawić akumulator LiFePO₄?

Przyciskiem Type wybierz typ litowy – wskaźnik świeci na fioletowo. Świecenie ciągłe oznacza wyłączone wybudzanie akumulatora, miganie – włączone. Dla akumulatora 24, 36 lub 48 V ustaw napięcie w aplikacji DC Home. Akumulatory litowe są ładowane bez etapu float.

Czy regulator wybudzi uśpiony akumulator litowy?

Tak, jeśli ta funkcja jest włączona – fabrycznie jest wyłączona. Regulator podaje wtedy mały prąd, a po wybudzeniu BMS przechodzi do normalnego ładowania.

Czy czujnik temperatury z zestawu stosuje się z LiFePO₄?

Nie. Gniazdo BTS służy tylko akumulatorom kwasowo-ołowiowym – czujnik koryguje napięcie ładowania o −3 mV/°C na ogniwo 2 V. Instrukcja zabrania stosowania go z akumulatorem LiFePO₄ z BMS i nie opisuje blokady ładowania litowych w niskiej temperaturze po stronie regulatora.

Czy regulator ma Bluetooth?

Tak, wbudowany. Aplikacja Renogy DC Home łączy się z nim z odległości do 3 m: pokazuje pracę, pozwala zmienić nastawy, przekazuje alarmy i aktualizuje oprogramowanie (OTA). Osobny moduł Bluetooth nie jest potrzebny.

Czy regulator współpracuje z Renogy ONE Core?

Tak – bezprzewodowo przez Bluetooth albo przewodowo (magistrala RV-C lub łańcuch z adapterem 7-pin → RJ45 i kablem CAT5). Warunek z instrukcji: regulator nie może się w tym czasie komunikować z innym urządzeniem.

Jak podłączyć regulator do RV-C w kamperze?

Przez jedno z dwóch gniazd CAN (7-pin). Magistrala RV-C musi mieć terminatory 120 Ω na obu końcach, odgałęzienie może mieć do 6 m, a cała magistrala do 30 m. Kabli i terminatorów nie ma w zestawie.

Czy regulator ma wyjście do odbiorników (LOAD)?

Nie. Odbiorniki podłączasz bezpośrednio do akumulatora lub rozdzielnicy DC.

W jakiej kolejności podłączać i odłączać przewody?

Najpierw akumulator (w regulatorze zaczynając od minusa), potem panele. Przy odłączaniu odwrotnie: najpierw panele, potem akumulator. Zabezpieczenie przed odwrotną polaryzacją nie działa, jeśli panele podłączysz przed akumulatorem.

Gdzie zamontować regulator?

W suchym, przewiewnym pomieszczeniu, pionowo na ścianie złączami w dół albo poziomo na podłodze, z odstępem 150 mm z każdej strony, bez bezpośredniego słońca. Nie montuj go w szczelnej obudowie z akumulatorami zalewanymi.
