Ekran Renogy One Vision 7 cali

SKU: RNG-ONE-VISION7 | Model: RSHSN-W02W7-G1 | Waga: 350 g

Renogy ONE Vision 7 to dotykowy panel do zarządzania energią i wyposażeniem kampera. Na 7-calowym ekranie widać stan akumulatora, produkcję z paneli, pracę inwertera i zużycie energii, a jednym dotknięciem włączysz oświetlenie, pompę wody czy ogrzewanie. Pracuje w systemie z Renogy ONE Core i inteligentną skrzynką rozdzielczą Renogy Smart Distribution Box. Montaż wpuszczany w ścianę zabudowy.

7 caliekran dotykowy 1024 × 600

8–60 V DCzasilanie, typowo 12 V

0,5 Wprzy wygaszonym ekranie

Wi-Fi + BLEoraz Ethernet 100 Mb/s

−20…70 °Ctemperatura pracy

350 g181 × 118 × 25 mm

Cena detaliczna brutto

2 735,99 zł

Cena netto

2 224,38 zł

Cena brutto zawiera VAT 23%

Wymaga Renogy ONE Core. Ekran pracuje w parze z centrum monitoringu Renogy ONE Core (sprzedawane osobno). Sterowanie odbiornikami zapewnia skrzynka rozdzielcza Smart Distribution Box.

Opis produktu

Widok My RV na ekranie Renogy ONE Vision 7

Centrum dowodzenia kampera na jednym ekranie

Renogy ONE Vision to dotykowy panel zaprojektowany z myślą o kamperach i przyczepach. Zbiera w jednym miejscu informacje z całej instalacji: stan naładowania akumulatora, produkcję energii z paneli fotowoltaicznych, pracę regulatora ładowania, ładowarki DC-DC i inwertera oraz odbiorniki podłączone do skrzynki rozdzielczej.

Ekran startowy My RV pokazuje najważniejsze dane w formie kafelków. Część z nich tylko informuje – np. o poziomie wody w zbiornikach czy stanie akumulatora – a część pozwala działać: jednym dotknięciem włączysz oświetlenie, pompę wody albo ogrzewanie. Układ kafelków można dowolnie zmieniać: dodawać nowe, przeciągać je w inne miejsce i usuwać zbędne.

Widok Power Topology pokazuje, jak płynie energia między panelami, akumulatorem, alternatorem, ładowarką DC-DC, inwerterem, zasilaniem z sieci i odbiornikami. Po dotknięciu ikony regulatora, ładowarki, akumulatora lub inwertera zobaczysz szczegółowe parametry urządzenia.

Centrum monitoringu Renogy ONE Core, z którym współpracuje ONE Vision

Pracuje w systemie Renogy ONE

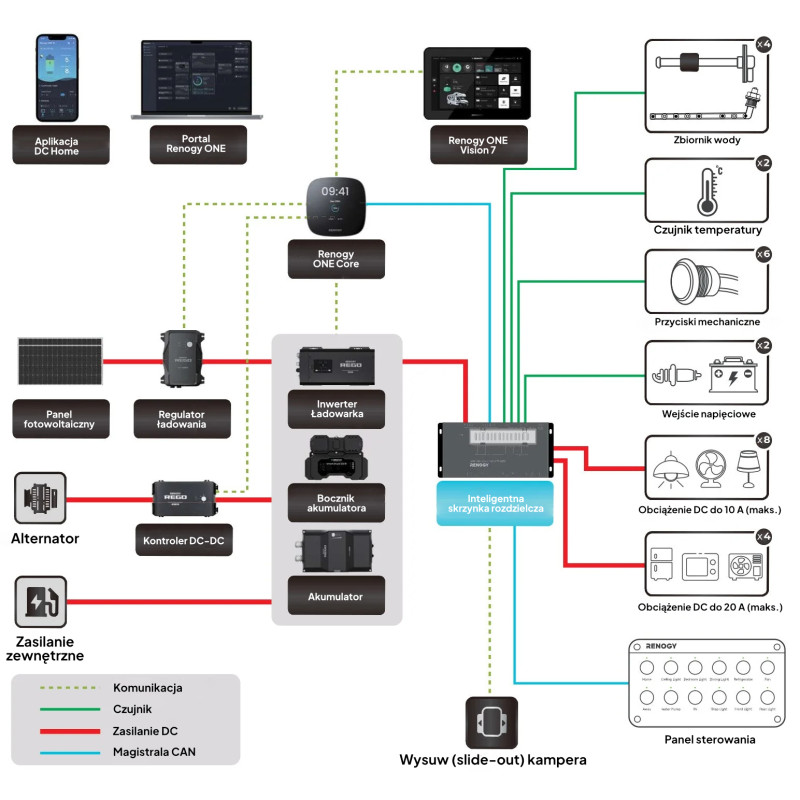

ONE Vision należy do rodziny Renogy ONE i działa w parze z centrum monitoringu Renogy ONE Core, z którym synchronizuje dane. Oba urządzenia łączą się bezprzewodowo – przez wspólną sieć Wi-Fi 2,4 GHz albo przez hotspot uruchomiony na ekranie lub na ONE Core (od generacji G2), więc router w pojeździe nie jest konieczny. Odległość między ekranem a ONE Core nie powinna przekraczać 10 m.

Sterowanie odbiornikami oraz odczyt czujników poziomu wody i temperatury zapewnia inteligentna skrzynka rozdzielcza Renogy Smart Distribution Box. Z tych funkcji skorzystasz też w telefonie, w aplikacji Renogy (DC Home).

Ekran pilnuje też sprawności instalacji: alarmy mają cztery poziomy – od informacyjnych po krytyczne – a po dotknięciu alarmu pojawiają się wskazówki, jak rozwiązać problem. Za Twoją zgodą możliwe jest również wsparcie techniczne online.

Najważniejsze funkcje

Ekran My RV

Kafelki z najważniejszymi danymi i przełącznikami: akumulator, zbiorniki wody, inwerter, oświetlenie, pompa, ogrzewanie.

Przepływ energii

Widok Power Topology pokazuje, skąd płynie energia i dokąd trafia – od paneli i alternatora po odbiorniki AC i DC.

Sceny automatyzacji

Własne scenariusze, np. Home, Away czy ECO, pozwalają przełączać wybrane urządzenia jednym dotknięciem.

Alarmy i diagnostyka

Cztery poziomy alarmów z podpowiedziami, jak usunąć problem. Za Twoją zgodą – wsparcie techniczne online.

Wi-Fi, Bluetooth i Ethernet

Wi-Fi 2,4 GHz, Bluetooth Low Energy i port Ethernet 100 Mb/s. Własny hotspot, gdy w pojeździe nie ma routera.

Niezawodna praca

Działa w temperaturach od −20 do 70 °C, ma obudowę w klasie palności UL 94V-0 i pobiera tylko 0,5 W przy wygaszonym ekranie.

Montaż krok po kroku

Wybierz miejsce

Płaska ściana wewnątrz pojazdu, osłonięta od słońca, z dala od grzejnika i metalowych elementów. Do Renogy ONE Core – najwyżej 10 m.

Wytnij otwór

Wytnij prostokątny otwór 154 × 94 mm o głębokości co najmniej 20 mm. Pracuj w rękawicach izolacyjnych.

Przykręć ramkę

Włóż ramkę montażową w otwór spodem w stronę otworu i przykręć ją wkrętami z zestawu, dobranymi do rodzaju ściany.

Podłącz zasilanie

Wtyk przewodu podłącz do gniazda POWER. Najpierw czarny przewód do minusa, potem czerwony do plusa źródła 8–60 V DC.

Zawieś ekran

Sprawdź połączenia. Wsuń trzy dolne zaczepy w dolną część ramki, a górne zatrzaski wciśnij w gniazda u góry ramki.

Połącz z ONE Core

Ekran uruchamia się sam po podaniu zasilania. Połącz go z Renogy ONE Core przez wspólną sieć Wi-Fi 2,4 GHz lub hotspot.

Montaż najlepiej powierzyć elektrykowi. Odwrotne podłączenie biegunów może uszkodzić ekran i podłączone urządzenia oraz spowodować utratę gwarancji. Jeśli źródło zasilania jest dalej niż 5 m, przewód wydłuża się przewodami o przekroju min. 22 AWG. Kabel Ethernet (kat. 5 lub wyższej) nie może być dłuższy niż 6 m.

Dane techniczne

Ekran i system

Model

RSHSN-W02W7-G1

Ekran

Dotykowy, 7 cali

Rozdzielczość

1024 × 600 px

Jasność

300 cd/m²

System operacyjny

Android 12

Procesor

4-rdzeniowy Cortex-A53, 64-bit

Pamięć

2 GB RAM, 32 GB na dane

Zasilanie

Napięcie zasilania

8–60 V DC (typowo 12 V)

Pobór mocy

0,5 W przy 12 V (ekran wygaszony, Wi-Fi włączone)

Przewód zasilający

5 m, w zestawie

Komunikacja

Wi-Fi

2,4 GHz (IEEE 802.11 b/g/n), także jako hotspot

Bluetooth

Bluetooth Low Energy 2,4 GHz

Ethernet

RJ45, 100 Mb/s (opcjonalnie, kabel do 6 m)

Współpraca

Renogy ONE Core (wymagany), Smart Distribution Box (PMS1280), aplikacja Renogy (DC Home)

Montaż i warunki pracy

Montaż

Wpuszczany, na ramce montażowej

Otwór montażowy

154 × 94 mm, głębokość min. 20 mm

Wymiary

181,4 × 118,4 × 25,2 mm

Waga

350 g

Temperatura pracy

od −20 do 70 °C

Temperatura przechowywania

od −30 do 80 °C

Wilgotność

10–90% RH, bez kondensacji

Wysokość pracy

do 5000 m n.p.m.

Klasa palności obudowy

UL 94V-0

Certyfikaty

CE, UKCA, FCC, IC, RCM, RoHS, REACH

W zestawie

1×Ekran Renogy ONE Vision 7

1×Ramka montażowa

1×Przewód zasilający (5 m)

5×Wkręty montażowe KA3 × 14 mm (w tym 1 zapasowy)

1×Instrukcja obsługi

Renogy ONE Core i skrzynka rozdzielcza Smart Distribution Box nie wchodzą w skład zestawu. Kabel Ethernet jest opcjonalny.

Pytania i odpowiedzi

Czy ONE Vision działa bez Renogy ONE Core?

Nie. ONE Vision należy do rodziny Renogy ONE i musi być sparowany z Renogy ONE Core – dopiero wtedy wyświetla dane i steruje urządzeniami. ONE Core kupuje się osobno.

Czy w kamperze potrzebny jest router Wi-Fi?

Nie. Jeśli w pojeździe nie ma routera, ekran i ONE Core połączysz przez hotspot uruchomiony na ONE Vision albo na ONE Core (od generacji G2). Router 2,4 GHz i kabel Ethernet są opcjonalne.

Jakim napięciem można zasilić ekran?

Od 8 do 60 V DC, typowo z instalacji 12 V. Poniżej 8 V ekran się nie uruchomi, a napięcie wyższe niż 60 V może go uszkodzić.

Czy z ekranu można sterować oświetleniem i pompą wody?

Tak, jeśli odbiorniki są podłączone przez skrzynkę rozdzielczą Renogy Smart Distribution Box. Na ekranie My RV dodasz dla nich kafelki z przełącznikami, a w ustawieniach utworzysz sceny automatyzacji.

Jaki otwór trzeba wyciąć pod ekran?

Prostokątny, 154 × 94 mm, o głębokości co najmniej 20 mm. Ramka montażowa i wkręty są w zestawie – wkręty warto dobrać do rodzaju ściany.

Jak wyłączyć ekran?

ONE Vision włącza się sam po podaniu zasilania, a wyłącza po odłączeniu przewodu zasilającego. Ustawienia zostają zapamiętane. Na co dzień wystarczy automatyczne wygaszanie ekranu po wybranym czasie bezczynności.

Czy ekran nadaje się dla producentów kamperów i instalatorów?

Tak. Oprócz trybu użytkownika ONE Vision ma tryb fabryczny dla dealerów i producentów pojazdów. Instrukcję i hasło do tego trybu udostępnia serwis Renogy.

Gdzie można zamontować ekran?

Wewnątrz pojazdu lub budynku, na płaskiej ścianie osłoniętej od bezpośredniego słońca, z dala od źródeł ciepła. Na łodzi montaż powinien wykonać wykwalifikowany elektryk.
