Opis produktu

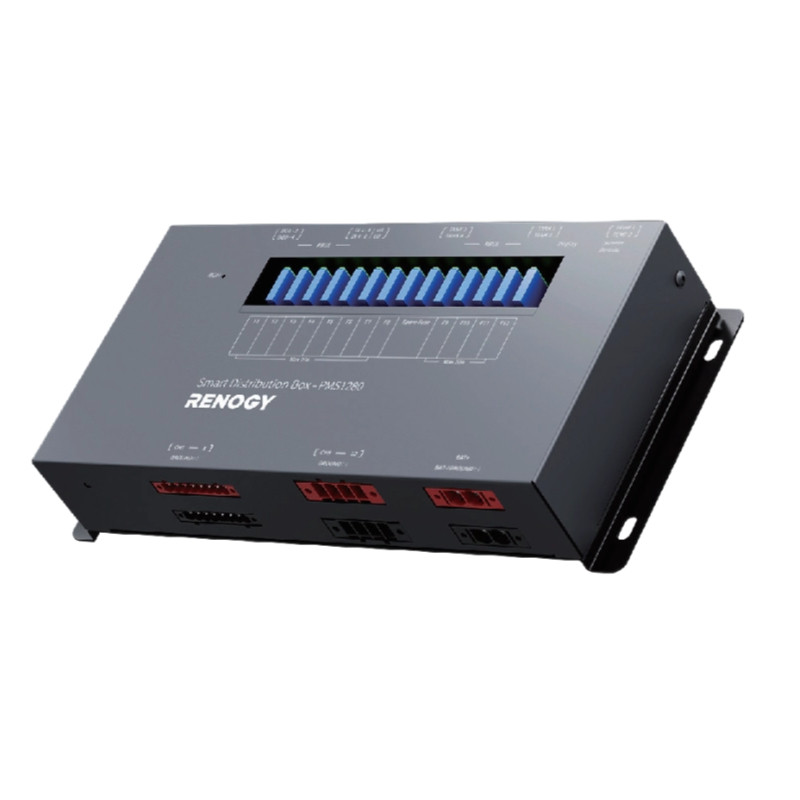

Gniazda bezpieczników w skrzynce Renogy Smart Distribution Box

Cała instalacja 12/24 V w jednej skrzynce

Renogy Smart Distribution Box PMS1280 to centralny rozdzielacz zasilania DC zaprojektowany do kamperów, jachtów i pojazdów off-grid. W jednym urządzeniu łączy rozdział zasilania z bezpiecznikami, sterowanie odbiornikami, pomiar prądu oraz obsługę czujników i włączników.

Skrzynka ma 12 kanałów obciążeń: osiem do 10 A (CH1–CH8) i cztery do 20 A (CH9–CH12), łącznie do 80 A. Każdy kanał ma własny bezpiecznik płaski, a biały wskaźnik od razu pokazuje, że bezpiecznik jest przepalony albo go brakuje. Wbudowany pomiar prądu pozwala precyzyjnie kontrolować każdy odbiornik.

Skrzynka chroni też akumulator: automatycznie odłącza odbiorniki przy niskim napięciu i załącza je ponownie, gdy napięcie wzrośnie. Współpracuje z akumulatorami 12 V i 24 V: żelowymi (GEL), zalewanymi (FLD), AGM oraz LiFePO₄.

Kafelek Smart Distribution Box i przełączniki odbiorników na ekranie Renogy ONE Vision

Sterowanie z ekranu, panelu i telefonu

Odbiornikami sterujesz na kilka sposobów: z ekranu dotykowego Renogy ONE Vision, przyciskami panelu Renogy CP-01, zwykłymi włącznikami podłączonymi do sześciu wejść cyfrowych albo w aplikacji Renogy. Na ekranie ONE Vision nadasz każdemu obwodowi nazwę i ikonę oraz ustawisz tryb sterowania i próg zabezpieczenia nadprądowego.

Po podłączeniu do Renogy ONE Core – kablem RJ45 do portu Display, który jednocześnie zasila ONE Core – skrzynkę można monitorować i sterować nią na odległość, a w aplikacji Renogy utworzysz sceny automatyzacji. Z telefonem skrzynka łączy się też bezpośrednio przez Bluetooth; zalecana odległość to do 3 m.

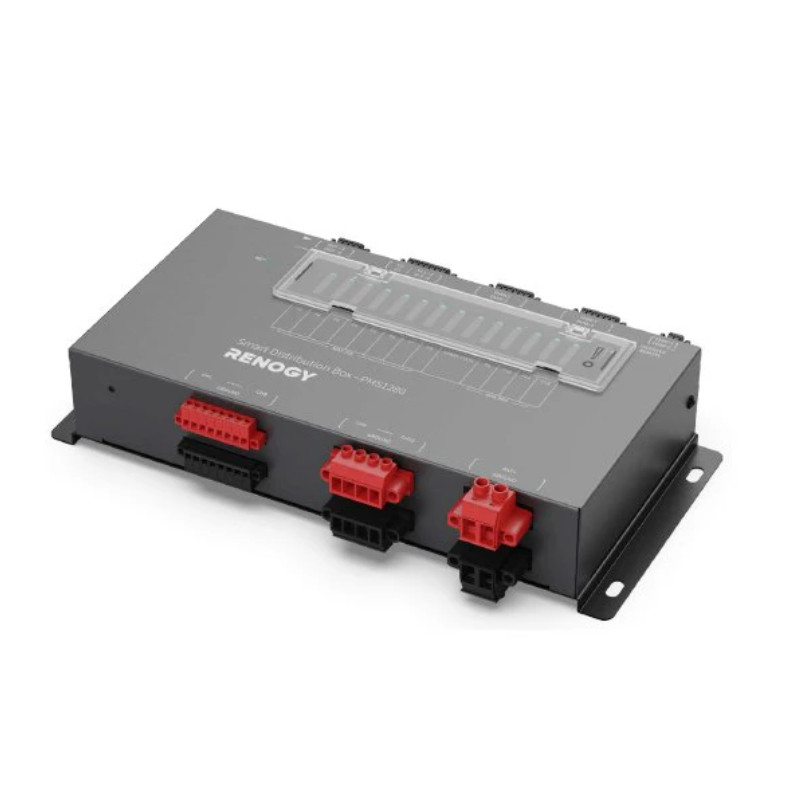

Renogy Smart Distribution Box PMS1280 z osłoną bezpieczników i złączami

Rozdział zasilania

Bezpieczniki pod ręką

Gniazda bezpieczników płaskich są pod osłoną przeciwpyłową z uchwytem na bezpiecznik. Dwa dodatkowe gniazda rezerwowe pozwalają trzymać zapasowe bezpieczniki w skrzynce – na wypadek awarii w trasie.

8 gniazd do 10 A (F1–F8)
4 gniazda do 20 A (F9–F12)
Wskaźnik przepalonego lub brakującego bezpiecznika

Schemat systemu Renogy ONE ze skrzynką rozdzielczą, ONE Core, ONE Vision i panelem sterowania

System Renogy ONE

Serce inteligentnej instalacji kampera

Schemat pokazuje przykładową instalację: skrzynka łączy się z Renogy ONE Core magistralą CAN, zasila odbiorniki DC, zbiera dane z czujników wody i temperatury oraz obsługuje włączniki i panel sterowania, a ekran ONE Vision i aplikacja pozwalają tym wszystkim zarządzać.

Panel CP-01 zasilany z portu RBUS skrzynki
Ustawienia obwodów i czujników na ONE Vision
ONE Core zasilany z portu Display

Złącza

Co gdzie podłączyć

Wszystkie złącza są opisane na obudowie. Przewody mocuje się w dołączonych złączach ze śrubowym zaciskiem lub w złączach wtykowych.

BAT+ / GND: zasilanie z akumulatora
CH1–CH8: odbiorniki do 10 A
CH9–CH12: odbiorniki do 20 A
TANK 1–4: czujniki poziomu wody
TEMP 1–2: czujniki temperatury
U1, U2: akumulator rozruchowy, zapłon
DI 1–6: włączniki mechaniczne
DO 1–4: wyjścia przekaźnikowe
RBUS: 9 portów CAN / RS-485
Display: Renogy ONE Core
Inverter: sterowanie inwerterem (RJ12)

Montaż krok po kroku

1

Wybierz miejsce

Płaska powierzchnia wewnątrz pojazdu, osłonięta od słońca, możliwie blisko akumulatora – przewody nie powinny przekraczać 10 m. Zostaw dostęp do bezpieczników.

2

Podłącz akumulator

Najpierw GROUND do minusa, potem BAT+ do plusa akumulatora (przewód do 16 mm²). Bezpiecznik główny: suma prądów odbiorników × 1,25.

3

Podłącz odbiorniki

Obwody do 10 A do CH1–CH8 (przewód do 4 mm²), do 20 A do CH9–CH12 (do 6 mm²). Włóż bezpieczniki płaskie dobrane do odbiorników.

4

Czujniki i włączniki

Podłącz czujniki temperatury (TEMP), poziomu wody (TANK), włączniki (DI 1–6) oraz akumulator rozruchowy i sygnał zapłonu (U1, U2).

5

Połącz urządzenia Renogy

ONE Core podłącz kablem RJ45 do portu Display, panel CP-01 do portu RBUS z zasilaniem, a regulatory, akumulatory i ładowarki do pozostałych portów RBUS.

6

Przykręć i skonfiguruj

Zamocuj skrzynkę 4 wkrętami z zestawu. Zielona dioda NET oznacza działającą komunikację – obwody skonfigurujesz na ONE Vision lub w aplikacji.

Instalację powinien wykonać wykwalifikowany elektryk. Zawsze podłączaj najpierw minus, potem plus – odwrotna polaryzacja może uszkodzić skrzynkę i podłączone urządzenia oraz spowodować utratę gwarancji. Skrzynka podaje na wyjścia napięcie akumulatora, więc odbiorniki muszą być do niego dostosowane. Kable komunikacyjne RJ45 nie mogą być dłuższe niż 6 m.

Dane techniczne

Zasilanie i obciążenia
Model	RSHCB-C02P-G1 (PMS1280)
Napięcie instalacji	12 V / 24 V DC
Pobór własny	1,2 W przy 12 V (tryb czuwania)
Maks. prąd obciążeń	80 A
Wyjścia obciążeń	8 × 10 A (CH1–CH8) i 4 × 20 A (CH9–CH12)
Bezpieczniki	Płaskie: 8 gniazd do 10 A, 4 do 20 A, 2 rezerwowe; wskaźnik przepalenia
Ochrona akumulatora	Odłączanie przy niskim napięciu i ponowne załączanie po wzroście napięcia
Kompatybilne akumulatory	12/24 V: GEL, FLD, AGM, LiFePO₄
Pomiary i czujniki
Pomiar prądu	Na każdym kanale, tolerancja ±2%
Wejścia pomiaru napięcia	2 (U1, U2), zakres 0–60 V (±0,2 V)
Czujniki temperatury	2 (NTC, w zestawie), od −20 do 80 °C (±3 °C)
Czujniki poziomu wody	4 wejścia: pojemnościowe (5-przewodowe), rezystancyjne (2-przewodowe), napięciowe 0–2,5 V
Wejścia, wyjścia i komunikacja
Wejścia cyfrowe	6 (włączniki mechaniczne)
Wyjścia cyfrowe	4 przekaźniki NO, 2 A przy 60 V DC
Komunikacja	CAN i RS-485, 9 portów RBUS (3 z zasilaniem)
Port Display	RJ45 do Renogy ONE Core (zasila ONE Core)
Sterowanie inwerterem	Tak, port RJ12
Aplikacja	Renogy, połączenie Bluetooth
Budowa i warunki pracy
Wymiary	340 × 157 × 66,4 mm z uchwytami (obudowa 302 × 157 × 57 mm)
Waga	1,98 kg
Maks. przekroje przewodów	BAT 16 mm² (6 AWG), CH1–CH8 4 mm² (12 AWG), CH9–CH12 6 mm² (10 AWG)
Temperatura pracy	od −20 do 50 °C
Wilgotność	0–95% RH, bez kondensacji
Wysokość pracy	do 5000 m n.p.m.
Temperatura przechowywania	od −30 do 70 °C
Certyfikaty	RCM, RoHS

W zestawie

1×Skrzynka rozdzielcza Smart Distribution Box PMS1280
2×Czujnik temperatury (przewód 5 m)
4×Wkręty montażowe ST6,3 × 13 mm
2×Złącze akumulatora BAT 2-pin
2×Złącze obciążeń 8-pin
2×Złącze obciążeń 4-pin
10×Złącza wtykowe: 2-pin × 2, 4-pin × 2, 6-pin × 4, 7-pin × 2
1×Instrukcja obsługi

Bezpieczniki płaskie, przewody oraz kable komunikacyjne RJ45 i RJ12 nie wchodzą w skład zestawu – dobiera się je do konkretnej instalacji.

Pytania i odpowiedzi

Jakie akumulatory można podłączyć do skrzynki?

Akumulatory 12 V lub 24 V: żelowe (GEL), zalewane (FLD), AGM i LiFePO₄. Skrzynka podaje na wyjścia napięcie akumulatora, więc odbiorniki muszą być dostosowane do tego napięcia.

Gdzie skonfiguruję obwody i czujniki?

Ustawienia skrzynki zmienisz na ekranie Renogy ONE Vision, na Renogy ONE Core lub w aplikacji Renogy (Bluetooth). Nazwy, ikony, tryb sterowania i progi zabezpieczeń obwodów oraz warunki działania włączników ustawia się na ONE Vision. Zdalny dostęp przez internet zapewnia ONE Core.

Jak dobrać bezpiecznik główny?

Bezpiecznik na przewodzie akumulatora powinien mieć wartość równą sumie prądów odbiorników pomnożonej przez 1,25. Przy dłuższych przewodach, żeby ograniczyć spadek napięcia, można zastosować podłączenie jednym lub dwoma przewodami.

Co oznacza biały wskaźnik bezpiecznika?

Brak bezpiecznika w gnieździe albo bezpiecznik przepalony – należy go wymienić na nowy. W skrzynce są dwa gniazda rezerwowe, w których można trzymać zapasowe bezpieczniki.

Jakie czujniki poziomu wody są obsługiwane?

Do czterech czujników: pojemnościowe 5-przewodowe, rezystancyjne 2-przewodowe oraz napięciowe 0–2,5 V. Zgodność czujników innych producentów warto potwierdzić w serwisie Renogy.

Czy mogę używać zwykłych włączników?

Tak – do sześciu włączników mechanicznych na wejściach DI 1–6. Urządzenie włączysz wtedy włącznikiem, panelem CP-01 albo z ekranu ONE Vision.

Jak podłączyć sterowanie inwerterem?

Połącz inwerter Renogy z portem Inverter Remote kablem RJ12 (nie ma go w zestawie) i przestaw przełącznik inwertera w pozycję REM. Inwerter włączysz wtedy z ONE Vision, panelu CP-01 lub w aplikacji Renogy.

Co oznacza dioda NET?

Świeci na zielono, gdy komunikacja działa prawidłowo. Jeśli jest zgaszona, sprawdź, czy kable komunikacyjne są dobrze podłączone.
